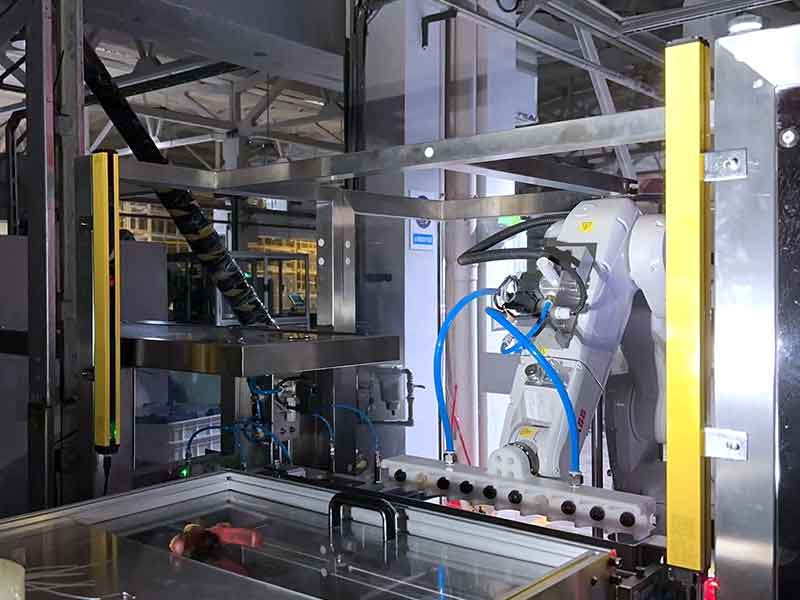

安全光柵 PNP 與 NPN 的區別主要體現在以下幾個方面：

輸出信號

PNP 型：輸出為高電平，通常是 24V，即當安全光柵檢測到危險物體時，輸出為高電平，表示安全狀態；當未檢測到物體時，輸出為低電平，表示危險狀態。

NPN 型：輸出為低電平，通常是 0V，即當安全光柵檢測到危險物體時，輸出為低電平，表示安全狀態；當未檢測到物體時，輸出為高電平，表示危險狀態。

電路結構與工作原理

PNP 型：PNP 型安全光柵通常使用 PNP 晶體管作為輸出裝置。其內部開關連接信號端與正極，當有物體遮擋光線時，晶體管截止，輸出端輸出高電平信號。

NPN 型：NPN 型安全光柵通常使用 NPN 晶體管作為輸出裝置。內部開關連接于信號端與負極，當有物體遮擋光線時，晶體管導通，輸出端輸出低電平信號。

接線方式

PNP接線：電源端連接正極，輸出信號需與負載的正端相連，負載的負端進行接地處理。

典型應用：適用于需要接收高電平觸發的系統（例如部分PLC的正邏輯輸入）。

NPN接線：電源端連接負極，輸出信號連接至負載的負端，負載的正端連接電源。

典型應用：適用于需要接收低電平觸發的系統（例如部分PLC的負邏輯輸入）。

抗干擾能力

PNP 型：輸出的高電平信號（如 24V）相比 NPN 型的低電平信號（0V），在工廠等電氣環境惡劣、存在各種電磁場相互作用的場景中，抗干擾能力相對更強。

NPN 型：輸出為低電平，在抗干擾能力上相對較弱，但如果現場環境較好，干擾較少，也能穩定工作。

故障安全性

PNP優勢：在出現故障（如線路短路）時，輸出會直接接地而變?yōu)榈碗娖?，從而觸發設備停機，這符合安全回路高可靠性的要求。

NPN限制：短路情況可能會導致誤觸發（如輸出保持高電平），因此需要額外配置保護電路。

適用場景

PNP 型：適合與需要正電信號的設備配合使用，如大部分歐美外企的電氣系統，以及 PLC 的輸入端通常設計為 “高電平觸發” 的系統，常應用于對安全性要求較高、需要與多種高端設備或控制系統對接的場合。

NPN 型：常用于開關控制電路和低電壓應用中，一些日本和國內的廠家愿意使用這種接法，因為傳遞給現場的電源是0V，在現場出現電纜損壞的時候，0V 的電纜碰到地線上不會導致上一級開關電源的跳閘或者損壞。
