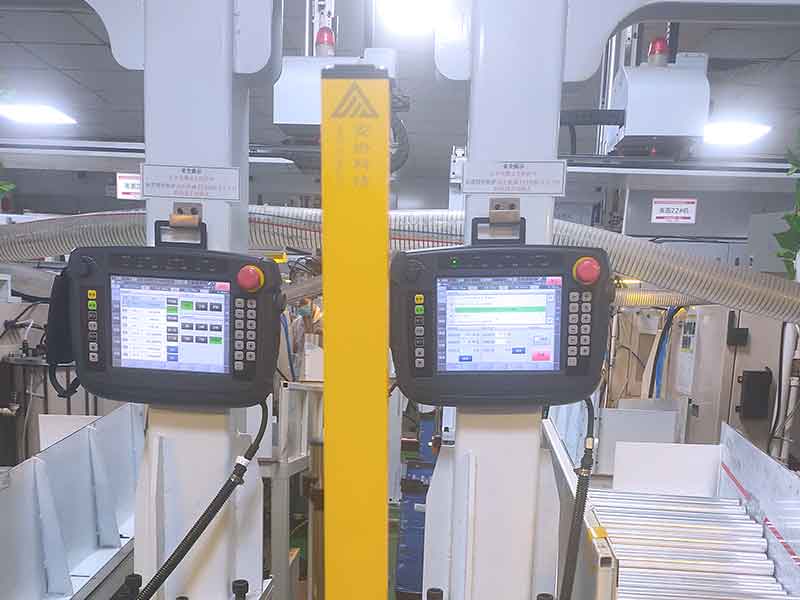

安協單邊光柵

單邊光柵、上位機與安全繼電器在工業安全控制系統中構成聯動關系，三者通過信號傳輸與邏輯控制實現協同防護。以下是具體分析：

一、核心組件的功能定位

單邊光柵

作用：通過漫反射原理檢測危險區域內的物體或人員侵入。僅需單側安裝，適用于空間受限場景（如機器人工作區、傳送帶等）。

輸出信號：通常提供NPN/PNP開關量、繼電器，可觸發停機或報警。

安全繼電器

作用：接收安全設備（如光柵、急停按鈕）信號，強制切斷設備電源，確保故障時可靠停機。

特點：采用雙回路設計，通過強制導向觸點避免觸點粘連，符合安全等級要求（如EN 60947）。

上位機（PLC/工控機）

作用：作為控制中樞，處理光柵信號并協調安全繼電器動作，同時記錄數據或聯動其他設備。

通信方式：通過安全I(xiàn)/O模塊或協議（如Profisafe、Modbus）集成安全回路。

二、三者的協同關系

信號傳輸鏈路

直接連接模式：?jiǎn)芜吂鈻泡敵鲂盘?hào)直接接入安全繼電器，觸發其切斷電源（適用于簡單場景）。

間接控制模式：光柵信號先傳輸至上位機，上位機通過程序邏輯判斷后控制安全繼電器（支持復雜邏輯，如多光柵級聯、延時響應等）。

典型應用場景

沖壓設備防護：?jiǎn)芜吂鈻艡z測操作人員手部進入危險區→信號傳輸至PLC→PLC觸發安全繼電器停機。

自動化產線：多組光柵信號通過上位機整合，實現區域分級保護，并通過安全繼電器控制多個急停點。

三、系統設計注意事項

兼容性

確認光柵輸出類型（如繼電器觸點、PNP）與安全繼電器輸入端口匹配。

上位機需支持光柵的通信協議。

冗余設計

采用雙通道信號（如光柵雙路輸出+安全繼電器雙回路）提升系統可靠性。

調試與維護

上位機可集成自檢功能，實時監控光柵與繼電器狀態，并通過HMI提示故障位置。

四、總結

單邊光柵是檢測層，上位機是決策層，安全繼電器是執行層，三者通過硬件接口與軟件邏輯形成閉環安全控制鏈。設計時需關注信號兼容性及冗余機制，確保符合ISO 13849等工業安全標準。
