實心球投擲電子測量光幕技術詳解

一、技術原理與核心設計

實心球投擲電子測量光幕是一款基于紅外傳感技術的高精度檢測設備，其核心由光發射裝置、接收裝置以及控制處理組件組成。該設備通過940nm波長的紅外線進行平行掃描，從而形成平面光幕。當實心球落地并遮擋光束時，光敏電阻的阻值發生變化，進而觸發信號采集。同時，配合定制算法可實時計算落點位置。此系統采用同步掃描技術以及抗干擾光學透鏡，能夠在強光環境下將檢測誤差控制在±10cm以內。

二、產品性能優勢

1.精準高效

該產品支持分段式折疊設計（檢測區域最長可達10米），光軸間距可在2.5mm至80mm之間進行選擇，能夠適應不同場地的需求；

響應時間小于等于20ms，數據可實時同步至顯示屏，相較于傳統人工測量，效率提升了90%。

2.穩定可靠

采用德國進口元器件以及貼片工藝，保障了產品的穩定性，其工作溫度范圍為-20℃至75℃，濕度適應范圍為相對濕度（RH）小于等于95%；

通過了CE認證以及GB4584 - 2007國家標準，具備優異的抗震防塵性能。

3.智能擴展

支持RS485、模擬量（4 - 20mA/0 - 10V）、網口等多種通訊協議，能夠與PLC及上位機系統兼容；

模塊化設計便于進行定制化開發，例如可對檢測精度、對射距離（0 - 30米可調）等參數進行調整。

三、應用場景與實測案例

中考體測標準化：

全國多個省市的考點采用了該技術，實現了對投擲動作違規情況（如單手擲球、踩線等）的自動判定，確保了考試的公平性。

體育賽事智能化：

在某省級田徑運動會中，該系統成功消除了傳統皮尺測量所產生的誤差，落點定位精度達到了±8cm，爭議率下降了95%。

校園訓練科學化：

支持數據的云端存儲與分析，有助于教師優化學生的投擲動作與發力模式。

四、設備安裝與維護指南

1.安裝規范

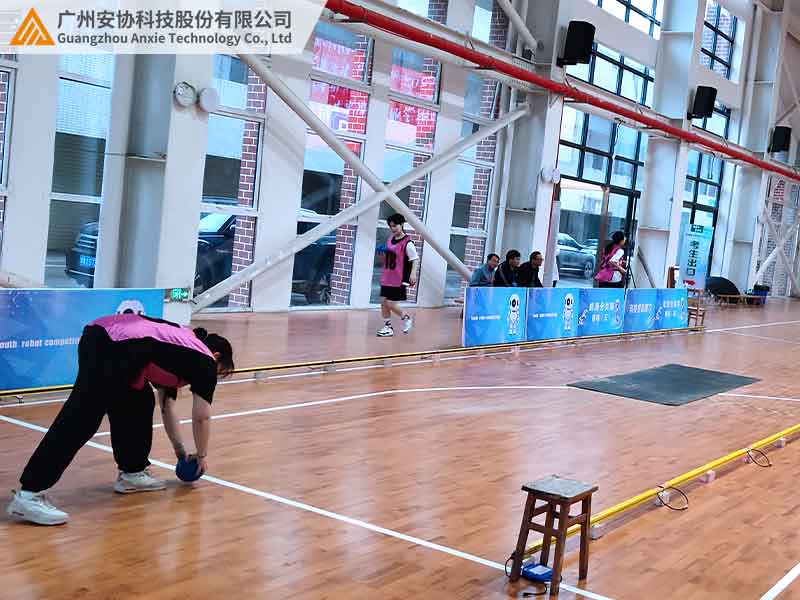

在起擲線前方鋪設光幕支架，要確保光軸與地面保持平行；

對于多段式設備，需校準拼接角度，將誤差控制在±1°以內。

2.日常維護

定期對光學透鏡進行清潔，避免灰塵影響其透光率；

每季度進行系統自檢，通過上位機軟件驗證通道的完整性。
