U 型安全光柵機械防護方案：為工業設備打造柔性安全屏障

在工業自動化生產場景中，機械傷害風險始終是企業安全生產的核心痛點。傳統防護欄、防護罩等剛性防護方式雖能隔絕危險區域，但存在操作空間受限、靈活性不足等問題，難以適應高精度、高頻次的人機協作需求。作為工業安全領域的創新解決方案，U 型安全光柵憑借獨特的結構設計與智能防護性能，正成為沖壓機、注塑機、自動化生產線等設備的優選防護方案。本文將從技術原理、應用優勢及實戰案例等維度，解析 U 型安全光柵如何為機械防護注入新動能。

一、核心設計邏輯：重新定義 “安全邊界”

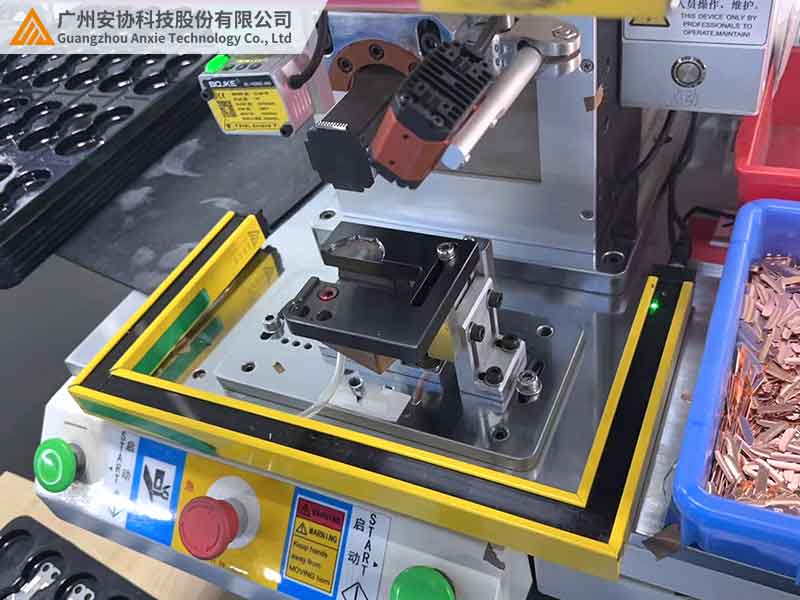

U 型安全光柵是基于紅外對射原理的主動防護裝置，其 “U 型折彎式結構”是區別于傳統直線型光柵的核心特征。該設計通過將發射端與接收端以 90° 或 180° 夾角集成，形成覆蓋設備側面及頂部的立體防護區域，可有效監測從不同角度進入危險區的人體或物體。

核心技術優勢：

1.無死角覆蓋：突破直線型光柵的單面防護局限，對設備的直角邊緣、拐角區域形成環繞式監測，例如沖壓機的模具區、機械臂的運動軌跡交叉點等易疏漏區域。

2.安裝靈活度高：可根據設備外形定制折彎角度（常見 90°、135°、180°），適配數控機床、加工中心等異形設備，安裝耗時較傳統方案減少 40%。

3.抗干擾能力升級：采用多光束編碼技術（單套設備含 16-128 束紅外光），配合智能濾波算法，在強電磁環境（如焊接車間）或強光干擾下，誤報率低于 0.05%。

二、深度適配三大工業場景，解決傳統防護痛點

場景 1：沖壓機 / 鍛壓機 —— 高危區域動態防護

傳統直線型光柵僅能防護設備正前方，而 U 型安全光柵可延伸至設備兩側，對操作人員的側面誤觸風險形成保護。某汽車零部件工廠在 200 噸沖壓機上安裝180°U 型光柵后，通過配套的控制模塊實現 “設備運行時防護區域自動激活，停機時防護等級動態降低”，既保障安全又提升換模效率。

場景 2：注塑機 / 吹塑機 —— 模具區精準監測

針對注塑機開合模過程中可能發生的夾傷風險，U 型光柵可沿模具邊緣呈 90° 折彎安裝，精確監測高度僅 5cm 的縫隙區域。某家電制造企業引入 U 型光柵后，配合0.5mm 級光束間距配置，成功將模具區的手指誤觸檢測率提升至 99.8%，較傳統防護欄方案減少設備操作盲區。

場景 3：自動化生產線 —— 柔性化協作防護

在人機共線的裝配場景中，U 型光柵可與 AGV 小車、機械臂聯動，通過動態安全區域劃分（如設備運行時防護范圍擴大，待機時縮?。?，實現安全距離從 1.2 米壓縮至 0.6 米，為精密裝配操作騰出空間。某 3C 電子工廠實測數據顯示，該方案使產線人均操作面積提升 20%，同時事故率下降 85%。

三、方案落地三大關鍵步驟：從需求診斷到長效防護

1.定制化方案設計

專業工程師需現場測繪設備尺寸，結合工藝流程圖標注危險點（如運動部件軌跡、物料傳輸路徑），再通過 3D 建模模擬光柵安裝角度與光束覆蓋范圍。例如，針對帶旋轉工作臺的加工中心，需設計多角度組合式 U 型光柵，確保 360° 無監測盲區。

2.智能化系統集成

U 型安全光柵可通過繼電器輸出、RS485 總線或 IO-Link 接口，與 PLC、MES 系統深度對接，實現：

· 設備狀態聯動：檢測到人員進入時，設備自動減速至安全轉速；

· 數據追溯功能：記錄每次防護觸發的時間、位置及關聯設備參數，為安全事故分析提供依據；

· 遠程運維支持：通過云端平臺實時監測光柵工作狀態，異常時自動報警并推送故障代碼。

3.全周期服務保障

優質供應商通常提供 “安裝調試 + 定期校準 + 固件升級” 一站式服務。例如，安協科技為客戶建立年度防護性能檢測檔案，通過專用工裝模擬人體遮擋測試，確保光柵響應時間始終≤10ms，防護等級長期符合 ISO 13849 PL e 標準。

四、選型避坑指南：如何判斷 U 型光柵是否 “適配”？

1.看結構設計：折彎處需采用一體化成型工藝（非拼接式），避免光束折射導致的監測盲區，防護等級建議≥IP65（應對粉塵、冷卻液噴濺）。

2.測響應速度：選擇具備 “雙回路自檢” 功能的產品，確保在光束被遮擋后 0.02 秒內輸出停機信號，部分高端型號已實現 0.01 秒級響應。

3.查行業案例：優先選擇在同類設備上有成熟應用的方案，例如注塑機領域可參考海天國際、伊之密等廠商的配套案例，降低適配風險。

結語：讓安全防護與生產效率 “雙向奔赴”

U 型安全光柵的價值，不僅在于物理層面的風險隔絕，更在于通過柔性化設計打破 “安全” 與 “效率” 的對立關系。當傳統剛性防護向智能柔性防護升級，企業收獲的不僅是事故率的下降，更是操作空間的釋放、工藝流程的優化，以及人機協作模式的全新可能。

作為工業安全解決方案提供商，安協科技始終堅持 “設備安全 = 結構創新 + 智能算法 + 場景適配” 的三維理念，針對不同機械類型推出標準化 U 型光柵方案及定制化改造服務。訪問 www.rqyida.com，獲取《U 型安全光柵選型手冊》，或預約工程師免費線上勘查，讓安全防護真正成為提升生產效能的助力而非束縛。
