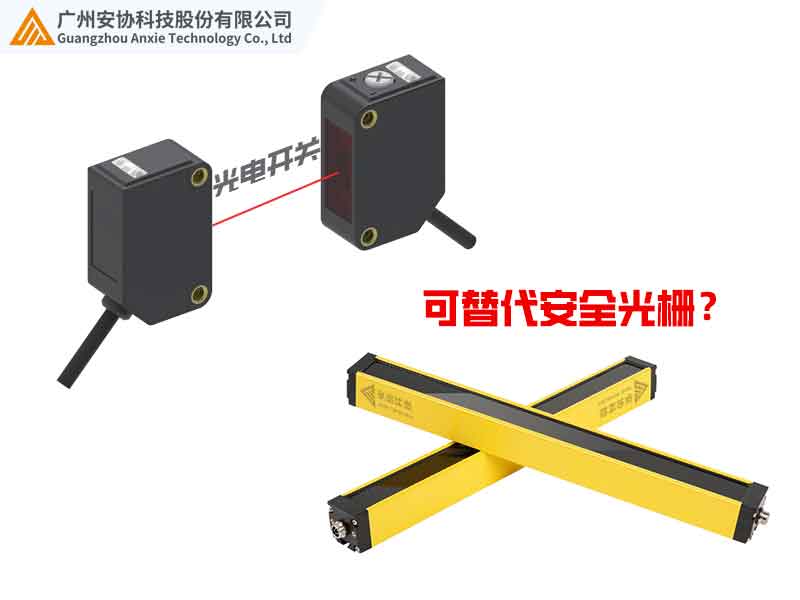

光電開關與安全光柵替代性分析

在工業自動化領域，光電開關和安全光柵作為兩類核心傳感設備，常被錯誤認為功能相近且可相互替代。本文結合技術原理、應用場景以及行業標準，從專業視角剖析兩者的差異和適用界限，為企業進行設備選型提供參考依據。

一、核心功能差異：從“檢測”到“防護”的本質區別

1. 光電開關：工業流程的“智能眼睛”

光電開關通過檢測物體對光線的反射或遮擋來實現位置控制、計數等功能，廣泛應用于流水線定位、包裝機械同步控制等場景。

其技術特點如下：

檢測方式多樣：包括漫反射型（適用于短距離）、對射型（適用于長距離）、鏡反射型（適用于復雜環境）

響應速度高：部分型號的響應時間可達0.1ms，適用于高速生產線

經濟性突出：單價低至幾十元，適合進行大批量重復性檢測

2. 安全光柵：人員安全的“生命屏障”

安全光柵通過紅外線矩陣形成保護網，當人體進入危險區域時觸發急停信號。其核心優勢體現為：

安全等級認證：需通過CE、SIL等認證，符合ISO 13849標準

抗干擾能力：采用調制紅外光加雙回路輸出，可抵御電焊弧光、強光等干擾

防護高度靈活：保護范圍在50mm - 3500mm之間可調，適用于沖壓機、注塑機等高危設備

二、替代性分析：技術參數與應用場景的不可逾越鴻溝

1. 安全認證壁壘

安全光柵需滿足EN ISO 14119等強制標準，而普通光電開關僅符合IEC 60947 - 5 - 2工業標準。

例如：

故障響應機制：安全光柵具備自檢功能，出現故障時會強制停機；光電開關無此設計

安全等級差異：PL e級安全光柵的誤檢測概率低于10^ - 9/h，遠超普通光電開關

2. 應用場景適配性對比

3. 替代風險警示

某汽車零部件廠曾用光電開關替代安全光柵，導致以下情況發生：

響應延遲：0.3秒的檢測延遲使沖床未能及時停機

防護漏洞：漫反射型易受金屬反光干擾，誤判率達15%

三、選型建議：構建安全與效率的平衡方案

1. 混合部署模式

在金屬加工車間可采用“安全光柵 + 光電開關”的組合方式：

光柵覆蓋設備危險區域（如模具閉合區）

光電開關用于控制工件定位（如送料臺對中檢測）

2. 升級方案推薦

對于預算有限的企業，可考慮以下方案：

區域光柵：通過級聯擴展防護范圍，成本僅為獨立光柵的60%

智能光電傳感器：集成安全功能的新型產品

四、行業趨勢：安全防護智能化升級

隨著ISO 5019標準的更新，新一代安全光柵呈現出三大趨勢：

1.自適應檢測：通過AI算法識別人體與工具的差異

2.多協議兼容：支持EtherCAT、Profinet等工業總線

3.邊緣計算集成：本地化數據處理可將延遲降低至5ms

結語

光電開關與安全光柵雖都屬于光電傳感技術范疇，但前者側重于提升生產效率，后者聚焦于保障人員生命安全。企業在選型時需嚴格遵循《機械安全 設計通則》的要求，對于高危設備必須配置符合ISO 13849標準的安全光柵。安協科技（www.rqyida.com ）提供定制化安全解決方案，助力企業實現零事故生產目標。

注：本文數據來源包括國家安標中心、ISO/TC 199技術報告及行業白皮書。
