工業自動化光柵區域控制：高精度防護與柔性生產解決方案

在工業自動化進程中，生產效率與安全防護的協同優化始終是核心課題。傳統區域控制方案（如機械圍欄、紅外對射）在復雜工位和柔性生產中逐漸顯現檢測盲區多、布局調整困難等問題。光柵區域控制技術憑借精準的檢測能力與智能控制特性，成為沖壓機械、物流分揀、機器人協作等場景的重要選擇。本文結合工業實踐，解析其核心優勢與選型要點。

一、傳統方案痛點與光柵技術優勢

1.傳統區域控制的局限性

檢測精度不足機械圍欄僅實現物理隔離，無法實時監測人員或物體闖入；傳統紅外對射光束間距較大，易漏檢小型物體，導致設備停機或安全隱患。

柔性生產適配性差多品種生產中，傳統方案需頻繁調整硬件布局，耗時費力，影響產線切換效率。

復雜環境可靠性弱在粉塵、潮濕等環境中，傳統設備易受污染失效，維護成本較高。

2.光柵區域控制核心優勢

二、核心技術解析：構建智能防護體系

1.多光束矩陣實現精準檢測

· 光束間距細分設計

10mm 間距：適用于電子半導體行業，精準檢測 15mm 以上直徑物體，滿足精密元件搬運防護需求；

30mm 間距：通用型配置，平衡人體防護與物料檢測效率，廣泛應用于沖壓、注塑等場景。

· 三級區域邏輯劃分通過配套軟件可定義防護區、監控區、緩沖區：

防護區：人員或物體進入立即觸發停機，響應迅速；

監控區：觸發預警信號，提示危險區域接近；

緩沖區：允許物料正常通行，減少誤觸發。

2.智能算法應對復雜工況

· 環境自適應技術

強光環境下，940nm 窄帶濾光片有效過濾干擾，保持檢測穩定性；

粉塵環境中，通過光束信號融合算法，降低積塵對檢測的影響。

· 柔性生產支持支持多區域動態配置，預設多種生產模式，換線時自動調用對應參數，大幅縮短調試時間。

3.硬件設計保障穩定運行

高防護等級：IP67 防塵防水外殼，適應粉塵、潮濕及腐蝕性環境；

寬溫寬壓設計：-40℃~+70℃工作溫度范圍，搭配抗震結構，滿足高低溫及振動場景需求。

三、典型場景應用與解決方案

1.沖壓機械：危險區域分級防護

針對模具更換耗時與誤觸風險，采用 30mm 光束間距光柵構建防護區域，結合自動停機與 AGV 通行兼容設計，提升換模效率并保障安全。

2.物流分揀：動態區域智能切換

面對多尺寸包裹檢測需求，部署高密度光柵并通過軟件定義不同檢測模式，自動識別包裹尺寸并調整檢測邏輯，顯著提升分揀效率與準確性。

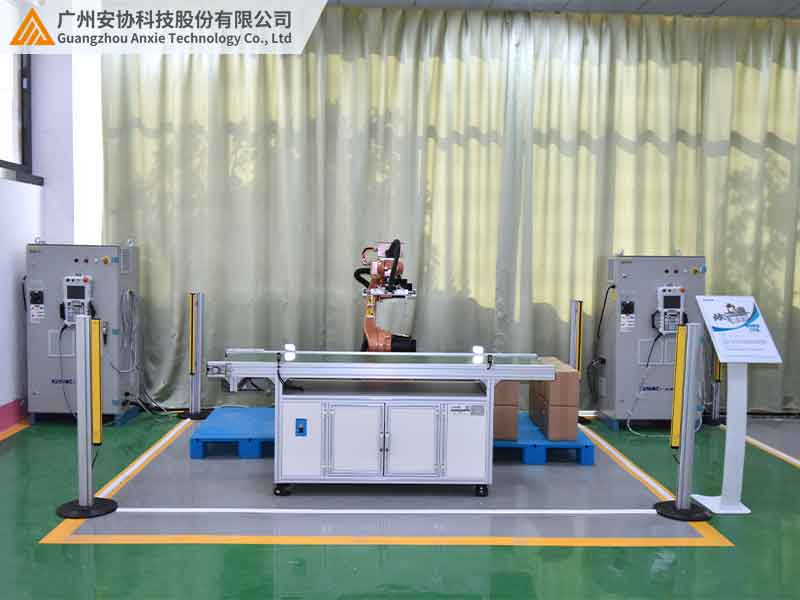

3.機器人協作：人機共融安全屏障

在協作機器人工作區域，通過頂部光柵構建立體防護空間，聯動力控傳感器實現人員接近減速、物體墜落急停，平衡人機協作效率與安全。

四、選型核心要素指南

1.檢測需求導向配置

高精度場景（電子 / 半導體）：選擇 10-15mm 光束間距，適配小型物體檢測；

高效率場景（物流 / 包裝）：采用 30-50mm 間距，兼顧大件物體識別與檢測速度。

2.環境條件適配策略

3.系統集成方案選擇

老舊設備改造：采用繼電器輸出型號，支持 PLC 硬接線快速接入；

智能工廠部署：選擇 Profinet/EtherCAT 通訊型號，實現設備狀態實時監控與數據上傳。

五、實戰案例：汽車焊裝線智能化升級

某汽車焊裝線通過部署光柵區域控制系統，在模具區與機器人協作區構建分級防護區域，對接 MES 系統實現生產模式自動切換。實施后安全事故率下降至零，設備換型時間大幅縮短，年節省工時顯著提升。

六、結語：技術驅動安全與效率雙提升

工業自動化的進階需要更智能的區域控制方案。光柵技術通過精準檢測、柔性配置與全環境適應，為產線提供從安全防護到生產控制的一體化解決方案。無論是高精度要求的電子制造，還是高效率需求的物流分揀，合理選型能有效平衡安全與效率。

安協科技（www.rqyida.com）提供全系列工業光柵產品，支持多樣化檢測距離與光束間距配置，適配不同行業需求。歡迎訪問官網獲取選型資料或預約勘測，以專業方案助力產線升級，實現安全與生產的協同優化。
