沖床安全光柵防夾手故障排查：快速定位與解決方案解析

沖床安全光柵故障可能引發夾手風險或設備停機。通過系統化排查流程，多數問題可快速解決。本文解析常見故障類型、排查方法及預防措施，附對照表格，助您提升運維效率。

一、常見故障類型與排查邏輯

沖床安全光柵故障主要分為信號異常、檢測失效、機械故障三類，需按 “先外后內、先簡后繁” 順序排查。

信號異常類故障

1. 光柵無信號輸出

· 可能原因：電源故障、線纜松動、保險絲熔斷。

· 排查工具：萬用表、螺絲刀。

· 排查步驟：檢測電源電壓，檢查線纜連接，更換保險絲。

2. 信號斷續或誤報警

· 可能原因：鏡片粉塵覆蓋、光束未對齊、環境光干擾。

· 排查工具：無水酒精、激光校準儀。

· 排查步驟：清潔鏡片，校準光束對齊度，遮擋環境光源或加裝遮光罩。

檢測失效類故障

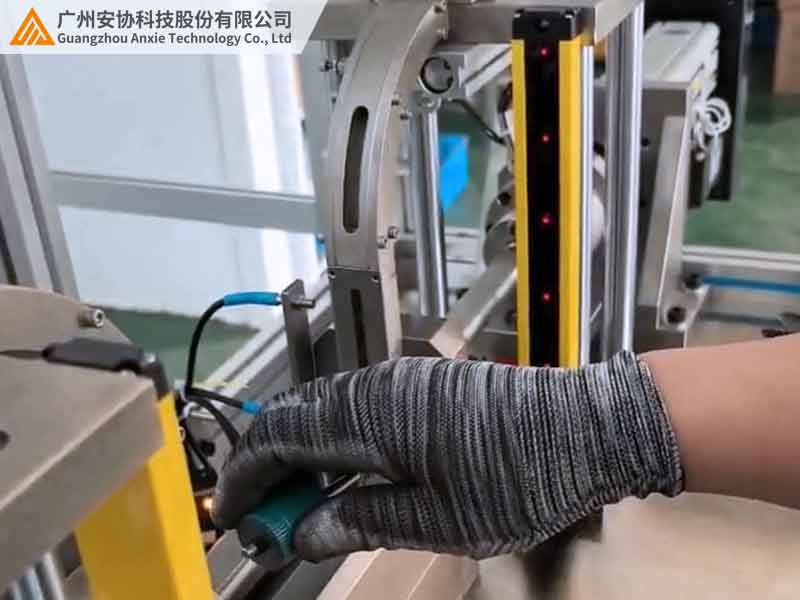

1. 遮擋不觸發停機

· 可能原因：光束間距不符、檢測距離超限、控制器參數錯誤。

· 排查工具：遮光板、卷尺。

· 排查步驟：用 30mm 遮光板測試光束，確認安裝距離在標稱范圍內，檢查控制器急停功能是否激活。

2. 非接觸性誤觸發

· 可能原因：抗干擾功能未開啟、多機同頻干擾、線纜電磁干擾。

· 排查工具：示波器、場強測試儀。

· 排查步驟：啟用抗干擾模式，調整光柵安裝角度或地址編碼，分離信號線纜與強電線路（間距＞30cm）。

機械故障類

1. 支架松動或斷裂

· 可能原因：振動導致螺絲松動、支架材質不符。

· 排查工具：扳手、扭矩螺絲刀。

· 排查步驟：緊固螺絲，更換為鋁合金 / 不銹鋼支架。

2. 鏡片破損或元件脫落

· 可能原因：碰撞、高溫老化。

· 排查方法：目視檢查鏡片裂痕，手電筒觀察光斑，拆開外殼檢查焊接點。

二、故障排查對照表

說明：優先級越高需優先處理，復雜故障（如電路板維修）需額外時間，核心部件更換成本較高。

三、實戰案例：光柵誤報故障處理

1.故障現象

某沖床特定時段頻繁誤報警停機。

2.排查處理

清潔鏡片、校準光束后故障依舊，發現環境光源直射光柵。

解決方案：加裝遮光罩，啟用強光抑制模式。處理效果：誤報消除，停機損失減少，后續調整布局徹底解決干擾。

四、預防措施

1.日常維護

· 每日：檢查指示燈、鏡片清潔度；

· 每周：吹掃鏡片（氣壓≤0.4MPa），檢查支架螺絲；

· 每月：校準光束，記錄信號強度（正常＞80%）。

2.操作規范

· 禁止硬物擦拭鏡片（用鏡頭紙）；

· 檢修后重新校準光柵；

· 發現異常及時報修。

3.備件儲備

· 常用：電源適配器、保險絲、遮光罩；

· 特殊：耐高溫鏡片、抗震支架。

五、結語

沖床安全光柵故障排查需結合設備原理與環境因素，遵循 “先易后難” 原則。通過日常維護與高效排查，可降低停機風險與維護成本。
