危險區域安全光柵配置方案

一、核心技術選型

1.光柵類型匹配?

· 多光束激光光柵?：優先選擇基于TOF技術的多光束光柵，通過反射信號實時測算距離，支持毫米級檢測精度（誤差＜2mm），覆蓋復雜危險區域（如機械臂、傳送帶等）。

· 紅外反射型光柵?：適用于短距離防護（≥3米），通過單一方向光束反射檢測侵入物體，減少安裝復雜度。

2.安全等級適配?

需符合EN 61496標準，高危場景（如沖壓設備）選擇Type 4安全等級，支持雙通道冗余設計，確保故障發生時仍可觸發緊急停機。

二、關鍵參數配置

1.光軸間距與保護高度?

手指防護：光軸間距≤10mm，保護高度≥300mm，防止人員誤觸危險區域。

全身防護：光軸間距≤40mm，保護高度≥1800mm，覆蓋人體最大侵入范圍。

2.響應時間與同步機制?

響應時間≤10ms，與設備控制系統通過RS485或EtherCAT同步，避免機械動作延遲導致誤傷。

三、安裝部署規范

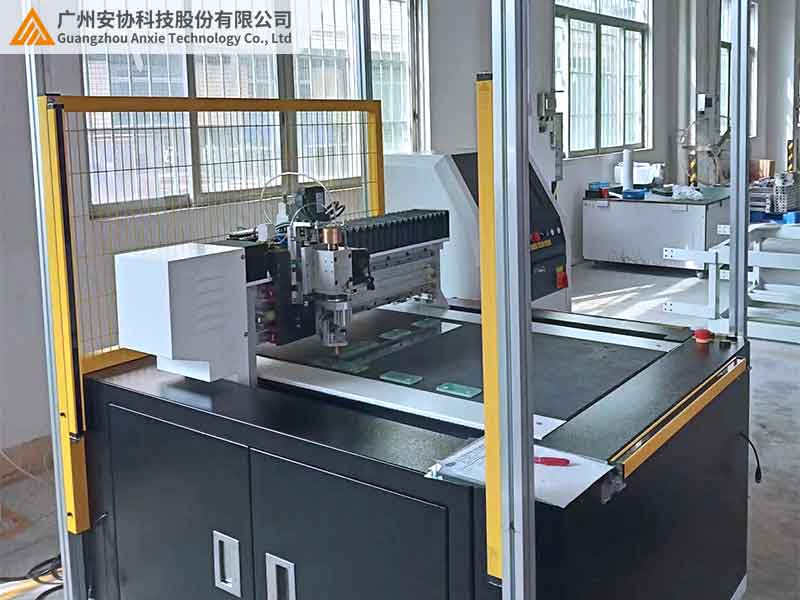

1.布局設計要點?

水平安裝時，光柵最下光束距地面≤300mm，防止物體從底部侵入。

垂直安裝時，光柵覆蓋范圍需超出危險區域邊界≥200mm，避免盲區。

2.環境適應性調整?

強光環境：采用940nm紅外光或抗干擾激光，疊加窄帶濾波算法，抑制10萬LUX環境光干擾。

粉塵/雨霧場景：配置IP67防護等級外殼，并啟用動態散射補償功能，降低誤報率。

四、安全冗余設計

1.雙系統熱備份?

主備光柵同步監測，當主系統失效時，備用系統0.5秒內接管，確保防護連續性。

2.聯動控制策略?

光柵信號與設備急停、聲光報警器聯動，觸發后需人工復位方可恢復運行，杜絕二次風險。

五、運維管理要求

1.周期性校驗?

每月使用標準遮擋物測試光柵響應，連續10次觸發失敗率需＜0.1%。

2.故障自診斷?

內置光強衰減監測模塊，當發射功率下降15%時自動報警，提示維護或更換。

典型場景示例?：

沖壓設備防護?：配置Type 4級多光束光柵（光軸間距10mm），響應時間8ms，聯動機械急停與區域聲光報警，實現99.99%攔截準確率。

物流分揀線防護?：采用反射型光柵（檢測距離4米），IP67防護等級，適配-20℃至60℃溫濕度波動，日均誤觸發次數≤1次。

通過以上配置，可有效平衡防護效率與成本，滿足ISO 13849-1標準對危險區域的安全要求。
