沖床安全光柵安裝要求：從前期準備到調試的全流程指南

在機械加工車間，沖床操作存在較高的安全風險，因安全光柵安裝不當引發的手部傷害事故時有發生。規范的安裝是安全光柵發揮防護作用的關鍵，直接影響檢測精度和設備穩定性。本文從安裝前的準備工作、核心步驟、參數要求到常見問題處理全面解析，助您掌握沖床安全光柵的正確安裝方法。

一、安裝前的必要準備

安裝前需做好工具準備和環境設備檢查。工具方面，需要用到激光測距儀、鋼直尺、扭矩扳手、螺絲刀等，分別用于確定安裝位置、固定支架與光柵本體；調試工具則包括信號指示燈和萬用表，用于檢測光柵對光狀態與電源電壓；還需準備接地銅線、防松螺母等輔助材料，確保接地可靠與防振動松動。

環境與設備檢查也至關重要。要切斷沖床電源并掛牌上鎖，確認模具處于閉合狀態，滑塊停在上死點位置；檢查安裝基面是否平整穩固，若晃動幅度較大需進行加固；測量控制箱內 24V 直流電源電壓，確保接地端子有效連接 。

二、核心安裝步驟：分四步實現精準定位

1.第一步：確定安裝位置

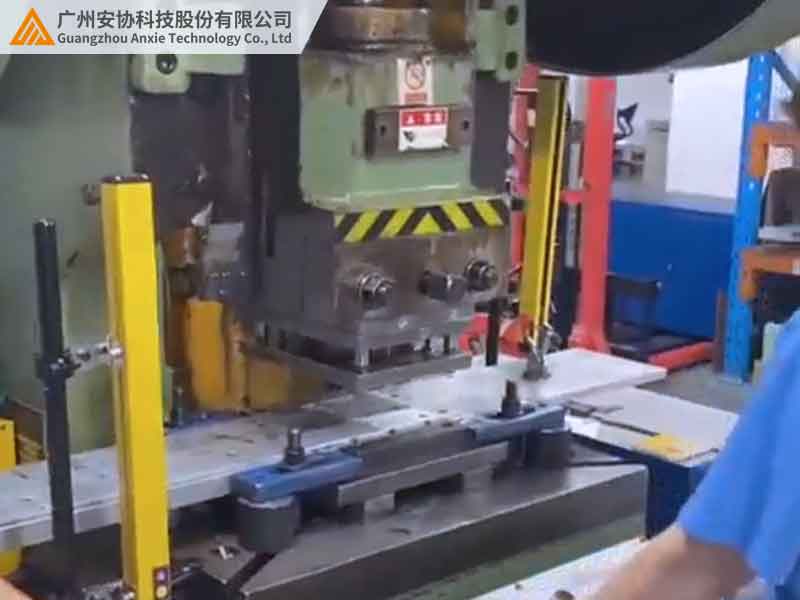

高度定位上，防護區域需覆蓋操作人員站立時的胸部至膝蓋高度，光柵底部距工作臺面應不低于一定距離，避免工件遮擋底部光束；使用激光測距儀在沖床兩側立柱標記發射端與接收端的安裝高度，嚴格控制誤差。

水平對齊時，在模具危險區域兩側合適位置安裝支架，距離過近易被工件碰撞，過遠則影響檢測精度；用鋼直尺測量確保發射端與接收端在同一水平面上。

2.第二步：固定支架與光柵本體

使用螺栓將 L 型安裝支架固定在沖床立柱上，保證支架與立柱貼合緊密；若立柱為弧形結構，需加裝可調角度轉接板，保證光柵垂直。將發射端與接收端卡入支架滑槽，預留少量水平調節余量，固定后確保光柵無松動。

3.第三步：對光校準與信號調試

接通光柵電源后，觀察發射端與接收端指示燈狀態。正常對光時，接收端所有通道指示燈熄滅，對準燈轉為綠色；未對準則需微調光柵本體。使用遮擋物依次遮擋每束光，驗證對應通道指示燈是否點亮，若有異常通過微調螺絲調整光柵水平角度。最后將光柵輸出信號接入沖床控制箱，測試遮擋時光柵能否使滑塊立即停止運動，并測量信號輸出電壓，確保信號傳輸無延遲。

4.第四步：接地處理與防護加固

用黃綠接地銅線將光柵外殼接地端子與沖床金屬框架連接，再接入車間接地系統，確保接地電阻符合標準；信號線纜穿鍍鋅鋼管敷設，與沖床動力電纜保持一定間距，線纜彎曲半徑需滿足要求，避免內部斷線。

三、關鍵安裝參數對照表：不同沖床類型的適配要點

四、常見安裝問題與解決策略

對光后若出現邊緣光束漏檢，可能是安裝支架剛性不足或光柵本體調節余量過大，可通過加裝支架加強筋、擰緊固定螺栓解決；沖床運行時光柵誤報警，需檢查信號線纜敷設路徑，避免與強干擾源并行，或啟用光柵的 “抗振動模式”；多組光柵串聯時信號沖突，則要設置唯一地址編碼，保持主從光柵間距。

五、實戰案例：某汽車配件廠的安裝優化實踐

某汽車配件廠 10 臺沖壓機曾因安全光柵安裝高度不一致，每月發生多次誤報警。該廠制定統一安裝標準，使用定制化安裝模板，確保安裝高度偏差在合理范圍內；同時強化接地，單獨敷設接地干線，降低接地電阻。優化后，誤報警次數大幅減少，單臺沖床月產量提升，新設備調試時間縮短，人工成本降低。

六、結語：規范安裝是安全防護的第一道防線

沖床安全光柵安裝涉及多個專業環節，從普通沖床到精密沖床，每個參數和步驟都影響著安全效果。安協安全光柵全系列產品提供安裝手冊與視頻教程，支持定制化安裝支架。訪問官網（www.rqyida.com）下載安裝指南，或聯系技術團隊獲取現場勘測，為沖床操作筑牢安全防線。
