礦場車道測量光幕精準定位應用：復雜工況下的智能引導方案

在露天礦場的重載車道上，載重百噸的礦卡與工程設備頻繁交匯，車輛定位偏差曾引發多起刮擦事故，傳統依靠人工經驗的定位方式已難以滿足無人化、智能化需求。測量光幕憑借高精度非接觸檢測技術，成為破解礦場車道定位難題的核心裝備。本文結合礦山實踐，解析其核心優勢與應用場景，附方案對比表，為智慧礦山建設提供參考。

一、礦場車道定位的三大核心挑戰

露天礦場的惡劣工況對定位設備提出嚴苛要求，傳統方案存在明顯局限：

視線盲區風險：礦卡車身高大導致駕駛員視線盲區大，人工判斷車距易出錯，統計顯示超半數刮擦事故源于盲區誤判；

環境適應性差：礦區高粉塵、極端溫差導致普通傳感器頻繁故障；

動態數據缺失：地磁、RFID 等傳統方案更新頻率低，無法滿足無人礦卡實時路徑規劃的高精度數據需求。

二、測量光幕的精準定位原理

測量光幕通過紅外光束矩陣實現三維空間檢測：

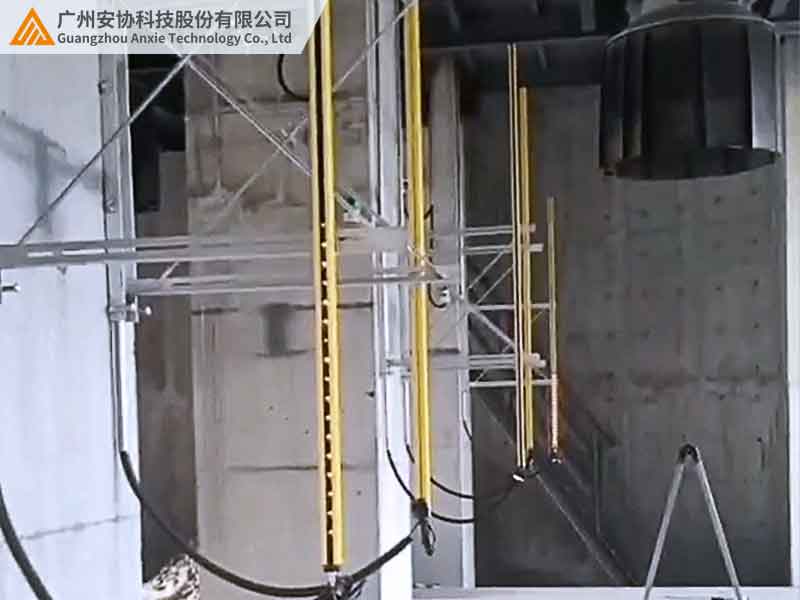

區域覆蓋：在車道兩側安裝多組光幕，形成 20-50mm 間距的光束網絡，覆蓋 8-15 米寬、0.5-5 米高的檢測區域；

數據采集：車輛通過時，接收端記錄光束遮擋坐標，經三角定位算法計算車輛輪廓（精度 ±10mm）；

智能輸出：實時生成車輛位置、尺寸數據，通過無線或有線方式上傳調度系統，更新頻率滿足高速動態檢測需求。

三、四大核心應用場景解析

1.無人礦卡精準?？恳龑?dǎo)

針對無人礦卡裝卸時 GPS 定位誤差大的問題，在裝卸區安裝 10mm 間距光幕，構建定位區域。當?shù)V卡觸發光幕邊緣光束，系統自動計算剩余距離并發送減速指令，實現 ±5cm 級精準?？?，某露天礦應用后裝卸時間縮短，設備碰撞事故清零。

2.車輛限高限寬實時檢測

在車道入口部署雙層光幕，檢測超限車輛。當車輛高度＞4.5 米或?qū)挾龋?.5 米，聯動道閘攔截并顯示超限數據。某金屬礦安裝后，超限碰撞事故歸零，限高架維護成本顯著下降。

3.交叉路口碰撞預警

在視線受阻的路口安裝高速響應光幕，實時監測車輛位置與速度。當兩車進入危險距離，同步觸發聲光預警，將預警距離從 20 米提升至 30 米，有效增加駕駛員反應時間，路口事故率下降明顯。

4.設備協同定位防灑落

在礦卡車廂兩側安裝光幕，實時檢測裝載位置。當鏟斗接近車廂邊緣，系統控制挖掘機減速，減少礦石灑落。某煤礦實踐顯示，單臺礦卡年均節約裝載損耗數百噸。

四、傳統方案與光幕方案對比

五、礦場專用光幕選型三要點

1.按車道寬度選密度

窄車道（8-10 米）：50mm 光束間距，2 組對射式覆蓋；

寬車道（10-15 米）：30mm 間距搭配反射板，減少設備數量。

2.按環境選防護配置

粉塵場景：IP67 級鋁合金外殼 + 石英玻璃鏡片（抗礦石顆粒劃傷）；

高低溫場景：-40℃~+70℃寬溫型號，內置加熱模塊防鏡片結霜。

3.按系統選通信方式

有人駕駛區：RS485 接口（200 米內有線傳輸）；

無人礦卡園區：無線 Mesh 組網（1km 傳輸 + 抗干擾），搭配邊緣計算模塊降低延遲。

六、實戰案例：露天煤礦智能化升級實踐

某煤礦無人礦卡車隊因定位精度不足導致效率低下，通過安裝 30mm 間距光幕，覆蓋 12 米寬車道，數據接入調度系統實現實時位置監控與偏航糾偏。實施后，交叉路口誤報率大幅下降，無人礦卡裝卸對位時間減半，年運輸效率提升近兩成。

七、礦區特殊環境應對策略

1.安裝要點

立柱加固：10mm 厚鋼板支架深埋 50cm，抗車輛振動；

角度校準：激光對準儀確保平行度，避免邊緣漏測。

2.維護要點

鏡片清潔：每周高壓空氣吹掃，粉塵嚴重區每日清潔；

溫度補償：高溫環境啟用增強發射功率模式，保障檢測穩定性。

八、結語：測量光幕助力礦山運輸升級

在智慧礦山建設中，測量光幕以高精度、強適應、易擴展的特性，成為構建智能化車道的關鍵硬件。從無人礦卡精準定位到設備協同作業，其應用價值貫穿礦山運輸全流程，為安全與效率雙提升提供可靠支撐。

安協 HD 系列礦場專用光幕通過行業認證，適配 95% 露天礦工況，提供定制化選型方案。訪問官網（www.rqyida.com）下載手冊或聯系技術團隊，讓精準定位技術為礦山智能化轉型賦能。
