沖床安裝哪種安全光柵：從選型到落地的全流程指南

在五金加工車間，因安全光柵選型不當導致操作人員受傷的案例時有發生。沖床噸位從 50 噸到 2000 噸不等，防護需求差異顯著，選錯光柵不僅無法保障安全，還可能影響生產效率。本文將解析沖床安全光柵的選型邏輯、應用方案及安裝要點，為沖壓企業提供實用參考。

一、沖床安全防護的痛點與光柵優勢

1.傳統防護的局限

機械護欄存在防護盲區，遮擋操作視線影響效率；雙手按鈕僅控制啟動，滑塊下行時無防護；普通傳感器精度不足，在粉塵、振動環境下易誤報，難以滿足沖床安全需求。

2.安全光柵的核心優勢

安全光柵通過紅外光束矩陣實現無死角檢測，能在極短時間內觸發急停，響應速度遠超人工反應。其支持區域屏蔽功能，可允許自動化送料手通行，某 3C 沖壓線應用后效率提升明顯，在保障安全的同時不影響生產流程。

二、沖床安全光柵選型核心要素

1.按沖床噸位匹配參數

2.依據沖壓精度與環境選型

精密沖壓需選擇 10-20mm 超密光束間距，搭配高精度對準設備；普通沖壓用 30-50mm 間距即可。高粉塵車間需 IP67 級防塵與疏塵涂層，高頻振動場景要穩固支架與防松設計，低溫環境則需帶加熱模塊的型號。

3.根據自動化程度選接口

單機沖床可選繼電器 + RS485 接口，便于老舊設備改造；智能沖壓線適配 Profinet IO 接口，可實現數據實時上傳與安全狀態分析。

三、不同沖壓場景的解決方案

1.小型沖床：空間與精度兼顧

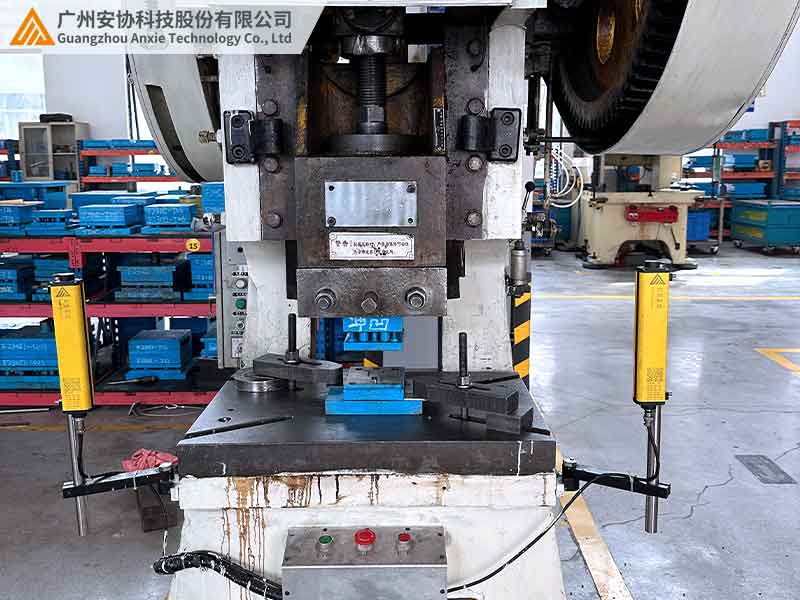

50 噸以下小型沖床常用于精密零件加工，臺面窄、空間有限?？蛇x用 25mm 超薄型光柵，20mm 光束間距，嵌入式安裝在立柱兩側，既不遮擋視覺定位，又能精準防護操作人員手部，某鐘表廠應用后實現零事故。

2.中型沖床：平衡安全與效率

50-200 噸中型沖床送料頻繁，需快速響應。30mm 間距光柵搭配 “送料手通行區” 功能，允許自動化設備作業，同時阻止人員違規操作；可調支架適應不同模具高度，某五金廠應用后產量提升，誤停機次數大幅減少。

3.大型壓力機：全區域防護

200 噸以上大型壓力機振動大、粉塵多，需全面防護。50mm 間距光柵配合高防護等級外殼與減震裝置，跨距安裝覆蓋模具全區域，某汽車廠使用后模具區事故歸零，維護成本顯著降低。

四、實戰案例：汽車沖壓廠的防護升級

某汽車廠擁有多臺不同噸位沖床，原通用光柵存在誤報高、盲區多、無法聯網等問題。通過分級選型，為小型沖床配置窄間距光柵，大型壓力機增加頂部檢測模塊，并統一接入智能化系統。改造后，壓手事故不再發生，設備綜合效率提升，順利通過安全認證。

五、安裝調試關鍵要點

安裝時需校準高度，避免工件遮擋與叉車碰撞；使用高精度儀器確保發射端與接收端平行；金屬支架單獨接地，減少電磁干擾。日常維護中定期清潔鏡片、測試響應速度，確保光柵長期穩定運行。

六、結語

沖床安全光柵選型需綜合考慮噸位、精度、環境與自動化需求。安協沖床專用光柵適配全噸位設備，提供定制化方案與全流程服務。訪問官網（www.rqyida.com）獲取選型手冊，或聯系技術團隊定制方案，為沖壓生產筑牢安全防線。
