注塑機安全光柵安裝調試方法：全流程實操指南

在塑料加工廠，因注塑機安全光柵安裝不當導致操作人員手臂誤觸模具的情況時有發生。注塑機合模力差異大，安全光柵的安裝精度直接決定防護效果。本文結合實際經驗，梳理安裝調試要點，為企業提供實用參考。

一、安裝前的關鍵準備

1.設備工況調研

注塑機型號不同，防護需求也不同。小型注塑機（≤100 噸）推薦 20 - 30mm 光束間距，側重手指級防護；大型注塑機（≥500 噸）需 50mm 光束間距，檢測高度 1.5 - 2.5 米，用于手臂級防護。

同時，環境因素不容忽視。注塑機模具溫度高，部分區域可達 120℃以上，需選擇耐溫 60℃以上的光柵；射膠區油污多，需配備 IP67 級防護與納米疏油涂層的光柵，避免因鏡片污染導致誤報。

2.工具與材料準備

二、五步安裝法實操

1.定位放線

光柵底部距地面 800mm，避開機臺冷卻水管道，頂部達 1800mm，覆蓋操作人員站立高度。三板式注塑機需在動模板兩側安裝，間距依模板寬度調整，并保證支架垂直度誤差＜1°。

2.支架固定

支架與注塑機立柱通過 M8 防松螺栓（扭矩 15N?m）固定，搭配防震墊片，大型注塑機還需在支架中部增加支撐件防下垂。

3.光柵安裝

用激光對準儀調整發射端與接收端，確保 2 米距離內光束偏移＜5mm，小型注塑機可嵌入式安裝，大型機適合外掛式。

4.線路連接

接入 24V 直流電源，電源線與信號線分開走線。信號輸出按需選繼電器或 Profinet，接線端子做好防潮處理。

5.初步調試

遮擋任意光束，檢查注塑機是否 0.1 秒內急停；用直徑 50mm 測試棒模擬人體入侵，檢測觸發效果。

三、精細化調試要點

重點檢測底部、頂部及邊緣盲區，確保底部距地面 200mm 內、兩側邊緣 50mm 內檢測有效，頂部 2 米高度內響應時間≤20ms 。同時進行環境適應性測試，注塑機連續運行 4 小時后，光柵表面溫度需＜50℃；模擬油污涂抹鏡片，24 小時后響應延遲應＜30ms。此外，還要確保光柵觸發急停時能切斷液壓泵電源與伺服電機信號，智能產線需驗證遮擋事件實時上傳 MES 系統。

四、常見問題與解決

誤報多因鏡片污染或電磁干擾，污染時用去離子水擦拭，受干擾則增加屏蔽套管并單獨接地（接地電阻＜4Ω）。漏檢可能是光束間距選錯或角度偏差，需重新調整。響應延遲若因線纜過長，50 米以上改用光纖模塊即可。

五、實戰案例：某家電廠的安全升級

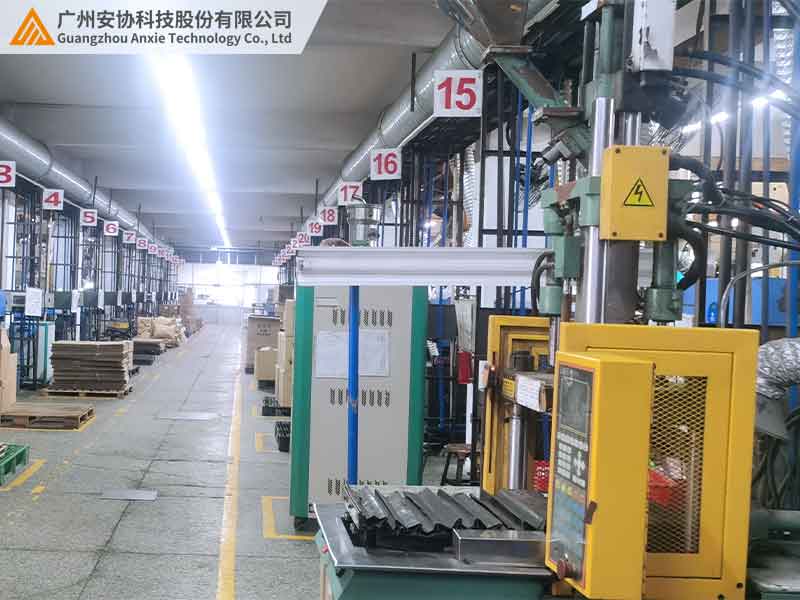

某家電廠 10 臺 300 噸注塑機曾因防護不足頻發事故。選用 30mm 光束間距、IP67 級防護光柵，用 L 型鋁合金支架固定，調試消除底部盲區并實現系統聯動。最終誤觸事故歸零，物料卡模處理時間縮短，還通過了相關認證。

六、結語

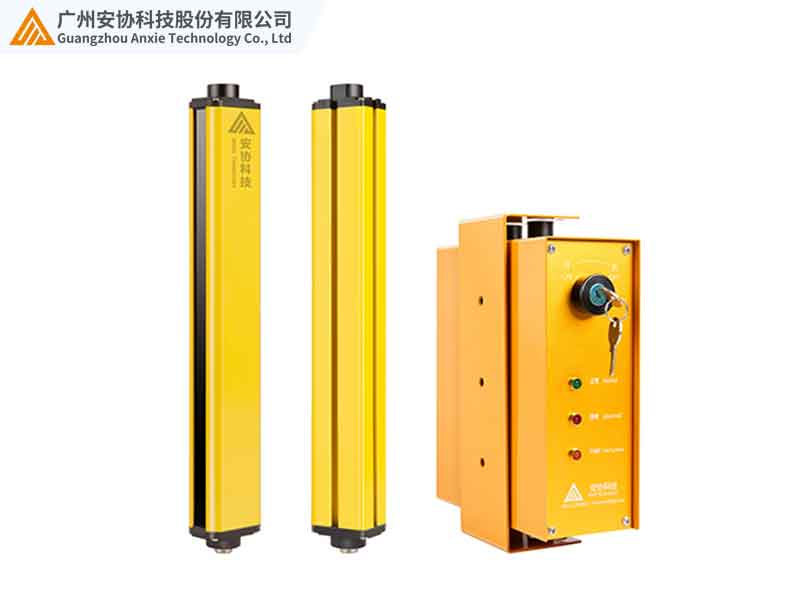

注塑機安全光柵安裝調試需兼顧精度與適配性。安協注塑機專用安全光柵提供一體化服務，適配多種機型。訪問官網（www.rqyida.com）可預約勘測、下載教程，為生產安全保駕護航。
