狹小空間單邊光柵垂直安裝方案：緊湊場景下的高效檢測解決方案

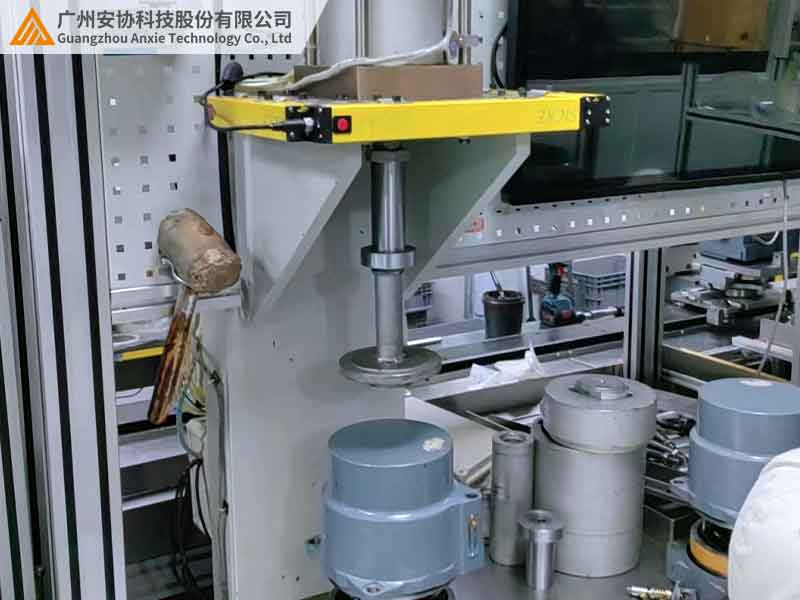

在蘇州一家精密電子廠的生產線，寬度不足 1 米的檢測工位上，單邊光柵垂直安裝在設備支架，精準識別電路板邊緣缺口。在空間受限的場景中，這種安裝方案憑借節省空間、高精度檢測的特點，成為工業自動化檢測的優選。

一、傳統檢測設備在狹小空間的安裝困境

在工業自動化的狹小空間場景中，傳統檢測設備面臨諸多挑戰：

1. 空間占用大與施工復雜

雙側光柵需要在檢測區域兩側預留大量空間用于安裝，布線打孔不僅復雜，還常常導致產線停機。某汽車廠就因發動機艙檢測工位空間狹窄，無法安裝雙側光柵，只能依靠人工抽檢。

2. 檢測精度難以保證

非垂直安裝時，傳統光柵檢測精度明顯下降；狹小空間內金屬設備的反光，也容易干擾視覺檢測，導致誤判和漏檢情況頻發。

3. 維護操作困難

雙側光柵設備一旦故障，維修時需拆卸周邊裝置；在粉塵、油污環境下，鏡頭清潔也存在操作不便、安全風險高的問題。

二、單邊光柵垂直安裝的顯著優勢

相比傳統設備，單邊光柵垂直安裝方案在狹小空間檢測中優勢突出：

1. 節省空間的安裝設計

單邊光柵采用單側支架設計，厚度僅幾厘米，可直接固定在墻面或設備立柱上，無需對空間進行大改造。其輕量化的特性，讓它能輕松適配懸臂梁、移動機械臂等各類載體。

2. 高精度檢測保障

借助激光垂準儀輔助校準，確保光柵與檢測面垂直，減少角度偏差對精度的影響。漫反射均勻化處理，也能消除檢測盲區，實現檢測區域的全面覆蓋。

3. 強環境適應能力

鋼化玻璃鏡頭可耐受較大溫差，金屬屏蔽外殼能有效抗電磁干擾，在高溫、高電磁等復雜環境下也能穩定工作。

三、典型應用場景解析

1. 精密電子部件檢測

在電子廠對 FPC 柔性電路板的檢測中，單邊光柵垂直安裝在工位上方，構建高密度檢測網絡，同時抵御貼片機電磁輻射，有效降低邊緣缺口漏檢率，減少返工成本。

2. 汽車發動機艙檢測

汽車廠發動機艙部件間隙檢測時，受限于兩側管路和線束，單邊光柵巧妙利用發動機支架垂直安裝，向下傾斜覆蓋檢測區域，配合抗振底座，實現發動機艙內部自動化檢測。

3. 醫療器械生產檢測

在醫用導管廠的無菌車間，單邊光柵垂直安裝于層流罩邊緣，采用適合滅菌的外殼材質，以高精度模式檢測微導管直線度，滿足醫療器械嚴苛的生產要求。

四、選型與安裝部署要點

1. 選型參考

根據空間寬窄選擇不同光軸間距的型號，超窄空間用微型化型號，常規狹小空間選適中間距型號；同時結合檢測距離、環境等級，選擇適配的產品。

2. 安裝關鍵

優先選用可調支架，借助激光垂準儀校準垂直度；在檢測區域后方設置黑色吸光板，減少反光干擾；采用屏蔽電纜并規范布線，降低信號干擾。

五、日常維護與問題處理

日常需關注設備校準狀態，定期清潔鏡頭、檢查支架；遇到邊緣漏檢、反光誤報等問題，可通過調整角度、補充吸光材料等方式解決。

結語

單邊光柵垂直安裝方案有效解決了狹小空間檢測難題，已在多個行業發揮重要作用。安協科技提供定制化產品與服務，如需了解更多，歡迎訪問官網 www.rqyida.com 獲取解決方案。
