安全光柵選型公式怎么用：從參數解析到實戰應用全指南

在某汽車配件廠的沖壓車間，曾因安全光柵選型不當導致誤停機頻繁，生產效率下降 12%。這一案例暴露出許多企業在安全光柵選型時的痛點 —— 憑經驗選擇而非科學計算。事實上，安全光柵選型需結合設備類型、防護精度、環境條件等因素，通過一套系統的公式化方法才能實現精準匹配。本文將拆解核心選型公式，結合行業案例與國標要求，解析公式應用步驟及實戰要點，附場景化選型對照表，為工業安全防護提供科學依據。

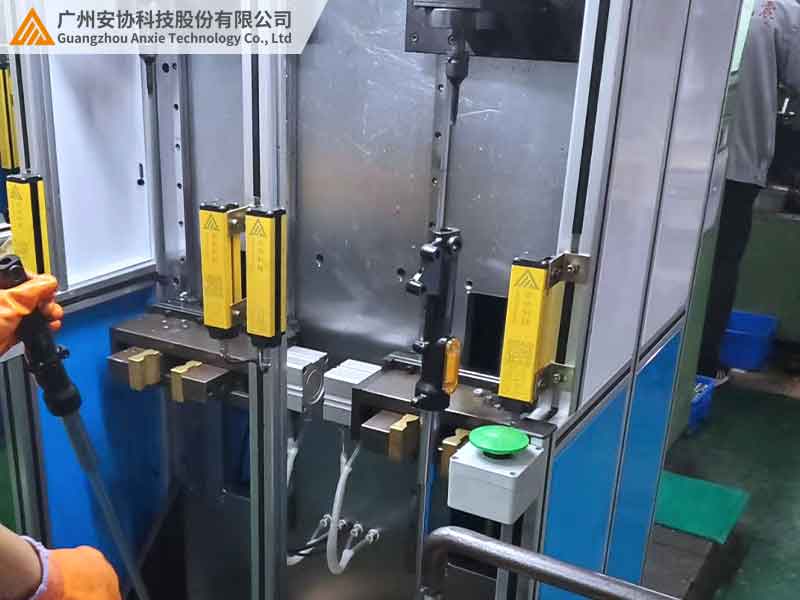

一、選型公式的核心邏輯：三大參數的數學關聯

安全光柵選型涉及三個核心公式，分別對應光束間距、檢測距離、防護高度，三者相互關聯，共同決定防護效果：

1.光束間距公式：S = D / N

S：光束間距，決定檢測精度（數值越小精度越高）

D：最小檢測物體直徑，手指級取 16mm，手臂級取 50mm，軀干級取 100mm

N：安全系數（一般取 1.2-1.5，精密場景取高值）示例：電子元件沖壓需檢測手指（D=16mm），安全系數 N=1.5，則光束間距 S=16/1.5≈10.7mm，可選 10mm 間距型號

2.檢測距離公式：L = V × T + C

L：最小檢測距離

V：設備運動速度（m/s），如沖床滑塊速度 2m/s，機械臂移動速度 1m/s

T：系統響應時間，包含光柵響應（≤0.02s）+ 設備制動時間（0.1-0.3s）

C：安全余量，一般取 0.5-1m示例：某沖床滑塊速度 V=2m/s，系統響應時間 T=0.15s，安全余量 C=0.5m，則 L=2×0.15+0.5=0.8m，需選檢測距離≥1m 的光柵

3.防護高度公式：H = h + Δh

H：光柵防護高度

h：操作人員最大活動高度，站立取 1800mm，坐姿取 1500mm

Δh：冗余高度，一般取 200-300mm（防止舉手或探身漏檢）示例：汽車焊裝線操作人員站立作業，h=1800mm，Δh=200mm，則 H=2000mm，需選防護高度≥2000mm 的型號

二、場景化選型公式應用對照表

三、公式應用三步法：從場景到型號的推導

1.第一步：明確防護對象與精度要求

確定最小檢測物體：

· 電子行業：手指級（16-30mm），對應光束間距 10-20mm

· 汽車行業：手臂級（50-80mm），對應光束間距 30-50mm

· 倉儲物流：軀干級（100mm+），對應光束間距 50-100mm

獲取設備關鍵參數：

· 運動速度（來自設備手冊，如注塑機合模速度 0.8m/s）

· 操作高度（實地測量操作人員坐姿 / 站立高度）

2.第二步：代入公式計算核心參數

以某 3C 產品沖壓機為例：

· 防護對象：手指（D=16mm），設備滑塊速度 V=1.8m/s，響應時間 T=0.12s，安全余量 C=0.5m

· 計算光束間距：S=16/1.5≈10.7mm（選 10mm 標準間距）

· 計算檢測距離：L=1.8×0.12+0.5≈0.716m（選檢測距離 1m 型號）

· 計算防護高度：操作人員坐姿 h=1500mm，Δh=200mm，H=1700mm（選防護高度 1800mm 型號）

3.第三步：結合環境條件修正參數

粉塵 / 振動環境：

· 高粉塵車間（如打磨工位）：檢測距離需增加 20% 安全余量（L×1.2），避免粉塵導致的光束衰減

· 高頻振動設備（沖壓頻率＞150 次 / 分鐘）：光束間距縮小 10%（S×0.9），補償振動導致的檢測偏差

溫度 / 電磁環境：

· 低溫環境（-20℃以下）：防護高度增加 100mm（H+100mm），適應操作人員穿厚棉衣時的活動范圍

· 強電磁干擾（如電焊機旁）：檢測距離減少 10%（L×0.9），確保信號穩定傳輸

四、國標與行業規范對公式的約束

1.GB/T 18831-2020 強制要求

光束間距限制：

· 手指級防護：S≤20mm，且需通過 EN ISO 13849 PL d 級認證

· 手臂級防護：S≤50mm，響應時間≤0.1s

檢測距離上限：

· 常規環境：檢測距離≤15m，超出需使用中繼器

· 防爆環境：檢測距離≤10m，且需 Ex IIB T4 認證

2.行業特殊要求

· 醫療器械：需額外滿足 YY 0505-2012 電磁兼容標準，光束間距≤30mm（防醫護人員手臂誤觸）

· 智能倉儲：結合 AGV 運動速度（通常 0.5m/s），檢測距離公式中安全余量 C 需增加至 1m（應對無人場景的長制動距離）

五、實戰案例：某新能源汽車廠的公式化選型

1.項目背景

該廠電池 PACK 線的機械臂協作區需防護操作人員軀干入侵，機械臂最大速度 1.2m/s，操作人員站立高度 1800mm，環境存在一定電磁干擾。

2.公式應用過程

核心參數計算：

· 防護對象：軀干（D=100mm），安全系數 N=1.2，光束間距 S=100/1.2≈83mm（選 80mm 標準間距）

· 檢測距離：L=1.2×0.2（響應時間）+1m（安全余量）=1.24m（選檢測距離 2m 型號）

· 防護高度：H=1800+200=2000mm

環境修正：

· 電磁干擾下檢測距離調整為 1.24×0.9≈1.116m（仍滿足 2m 型號要求）

· 選擇帶金屬屏蔽層的型號，補償電磁影響

3.實施效果

· 機械臂碰撞事故歸零，且未因過度防護導致停機延誤

· 符合 IATF 16949 認證的防護精度要求

六、選型公式使用常見問題

1.公式計算值與標準型號不匹配怎么辦？

· 向上取整原則：如計算光束間距 10.7mm，優先選 10mm（更安全）而非 15mm

· 組合選型：當單一型號無法滿足多公式要求時，可采用 “主光柵 + 補光模塊” 組合（如主光柵 30mm 間距，底部加裝 10mm 間距補光條）

2.如何快速驗證公式計算結果？

· 模擬測試：用標準測試棒（直徑 = D）在計算檢測距離 L 處移動，觀察是否觸發急停

· 冗余測試：在防護高度 H±100mm 處進行遮擋測試，確保邊界區域檢測有效

七、結語：公式化選型讓防護更科學

安全光柵選型公式是連接 “場景需求” 與 “產品參數” 的橋梁，通過量化計算而非經驗判斷，能顯著降低漏檢與誤報風險。企業在選型時，需先明確防護對象與設備參數，再代入公式計算核心指標，最后結合環境規范修正，形成科學的選型方案。

安協安全光柵提供 “公式化選型 + 免費測算工具” 服務，支持在線輸入設備參數自動生成推薦型號，適配沖床、機器人、電梯等全場景需求。立即訪問官網（www.rqyida.com）獲取《安全光柵選型公式手冊》，或聯系技術團隊進行定制化測算，讓數據驅動安全防護升級。
