抗干擾單邊光柵垂直安裝要點

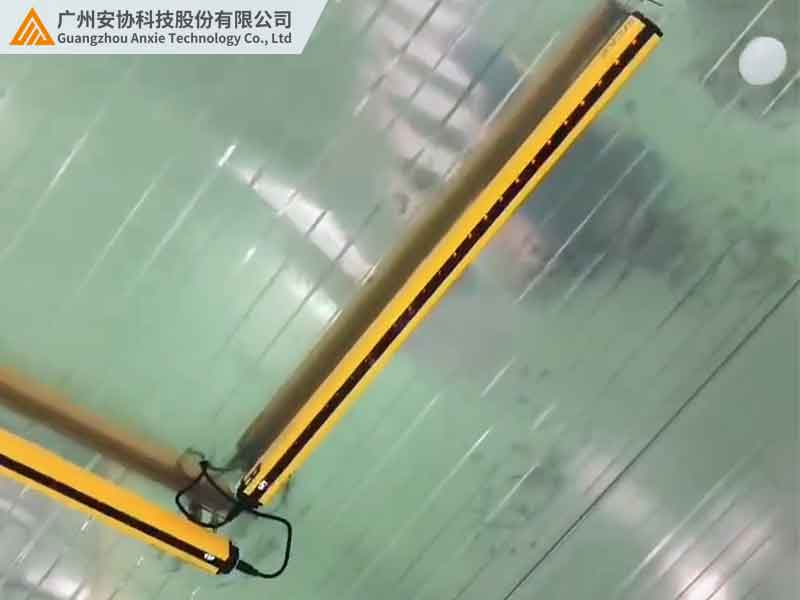

在蘇州某精密制造車間，高速運轉的加工中心旁，單邊光柵垂直安裝于設備立柱，精準監測工件位置。即便車間內變頻器干擾不斷、機床振動頻繁，光柵仍穩定運行。這背后，是科學的安裝規劃與抗干擾處理。本文結合實際經驗，分享抗干擾單邊光柵垂直安裝的關鍵要點。

一、安裝前：全面排查干擾源

安裝前，識別潛在干擾源是基礎工作，常見干擾類型如下：

1. 電磁干擾（EMI）

車間里的變頻器、伺服電機等設備會產生電磁輻射，干擾光柵信號。曾有電子廠因未做電磁屏蔽，光柵誤觸發率居高不下，后來通過線纜屏蔽才解決問題。

2. 機械振動

機床主軸振動、傳送帶抖動，可能導致光柵角度偏移，影響檢測精度。比如振動角度偏差稍大，檢測精度就會明顯下降。

3. 光學干擾

車間強光直射，或是金屬表面強烈反光，都會影響光柵漫反射信號的穩定性。

4. 粉塵與濕氣

金屬加工產生的粉塵會覆蓋光柵鏡頭，潮濕環境則可能導致鏡頭結露。某機械廠就因未做好防塵，需要頻繁清潔鏡頭。

二、安裝中：把控核心步驟

1. 垂直校準：確保安裝精度

使用激光垂準儀校準光柵，保證其與檢測面垂直，將偏差控制在極小范圍內。實際操作時，可在光柵支架上貼兩個互成 90° 的水平儀，分別校準 X、Y 軸垂直度，從而精準控制角度誤差。

2. 抗振固定：兼顧剛性與柔性

根據振動環境選擇支架：普通振動環境，采用鋁合金支架搭配橡膠減震墊；強振動環境，則升級為不銹鋼支架和彈簧阻尼器。同時，要注意螺絲緊固力矩，過松過緊都可能影響光柵穩定性。

3. 線纜處理：隔離干擾信號

信號線纜選用雙絞屏蔽線，并與動力電纜保持安全距離。光柵外殼單獨接地，避免因電位差產生干擾。某光伏車間通過規范線纜處理，大幅降低了電磁誤報率。

三、針對性抗干擾技術應用

1. 電磁干擾防護

從硬件、線纜、軟件三方面著手：采用金屬屏蔽外殼增強抗輻射能力；使用屏蔽接頭和磁環濾波處理線纜；通過算法優化，縮小信號波動幅度。

2. 光學干擾應對

選用特定紅外漫射光源并搭配窄帶濾光片，過濾雜光；在檢測區域后方粘貼黑色吸光板，減少鏡面反光導致的誤報。

3. 粉塵濕氣防護

根據車間環境選擇合適的防護等級，普通車間選防塵型，惡劣環境選防水防塵型。還可加裝自動吹掃氣路，減少鏡頭清潔頻率。

四、典型場景安裝方案

1. 精密加工中心

垂直安裝時，控制好與工件表面的距離，選擇合適光軸間距；做好電磁屏蔽和接地，實現高精度穩定檢測。

2. 高速分揀線

采用穩固的抗振支架，啟用強光抑制模式，在高速運轉和強光環境下，保證低漏檢率和誤報率。

3. 焊接車間

使用防護等級高的光柵，做好鏡頭防護，規范線纜鋪設，實現長期穩定運行。

五、安裝后：嚴格調試驗收

安裝完成后，需進行靜態校準驗收，檢測信號強度；開展動態干擾測試，模擬實際工況觀察數據波動和誤報情況；進行長期穩定性驗證，記錄運行數據，確保光柵穩定可靠。

結語

抗干擾單邊光柵的垂直安裝，需要綜合考慮環境特性與設備性能。從干擾源排查，到安裝調試的每個環節，都要精細處理。遵循規范流程，能大幅降低因干擾導致的故障，提升檢測精度穩定性。安協科技提供全系列抗干擾單邊光柵及配套服務，歡迎訪問官網 www.rqyida.com 獲取專業支持。
