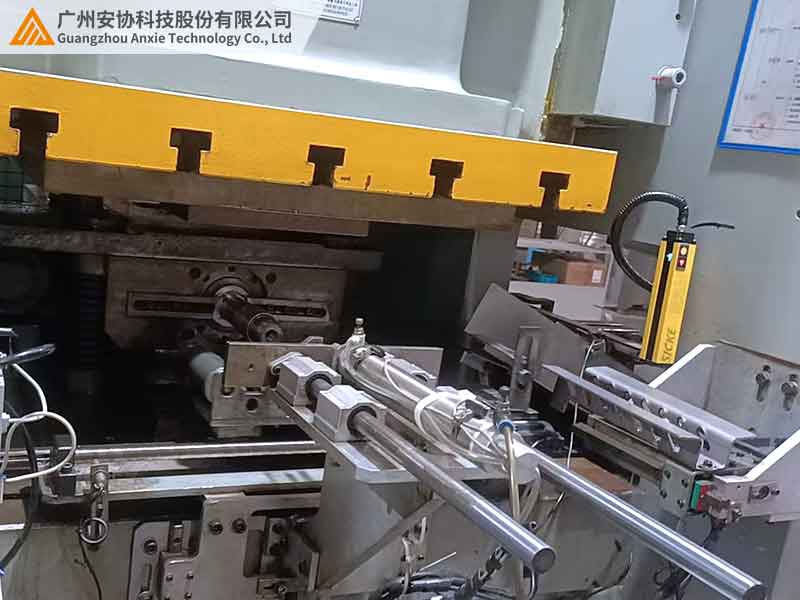

如何選擇合適的單邊光柵

在山東某汽車零部件廠的自動化改造中，既要檢測軸承邊緣缺陷，又要應對振動粉塵，該如何選擇單邊光柵？其實，掌握「場景適配 + 參數匹配」的核心邏輯，選型難題就能迎刃而解。結合大量項目經驗，我們總結出一套實用指南。

一、選型前的必要準備：明確場景與需求

選擇單邊光柵前，需先理清兩個關鍵問題：

1. 檢測場景「三大硬條件」

· 空間限制：檢測工位是超窄空間（如＜50cm）、常規區域還是寬幅場景？這決定了設備尺寸和安裝方式。

· 環境挑戰：是否存在振動、粉塵、強光或電磁干擾？惡劣環境需重點關注防護等級。

· 檢測對象：是精密電子元件、大件貨物還是柔性材料？不同對象對檢測精度和光束特性要求不同。

2. 量化檢測需求「三要素」

二、核心技術參數解析：看懂指標是關鍵

1. 檢測精度：間距選擇看對象

· 精密檢測（0.5mm 以下缺陷）：選 2.5-5mm 光軸間距，如電子元件引腳、蕾絲面料針腳檢測。

· 通用檢測（1-5mm 精度）：選 10-20mm 間距，適配物流包裹尺寸測量、汽車部件外觀檢測。

· 避坑提示：并非間距越小越好，大件貨物選過密間距會增加成本，需結合檢測對象尺寸合理選擇。

2. 檢測距離：反光率決定有效范圍

· 高反光物體（金屬、鏡面）：檢測距離可達 8-10 米，適合倉庫高位貨架、金屬工件遠距離監測。

· 低反光物體（黑色橡膠、深色布料）：距離縮短至 1-3 米，需選擇帶功率調節功能的型號，避免信號衰減導致漏檢。

3. 環境防護：按惡劣程度分級

· 普通車間：選 IP65 級防塵型號，應對電子裝配、服裝裁剪等粉塵環境。

· 中等惡劣環境：IP67 級防油防水，適合機床加工、普通倉儲的油霧、潮濕環境。

· 極端環境：IP68 級抗鹽霧 + 耐低溫（-40℃），用于焊接車間、冷鏈倉庫等嚴苛場景。

4. 安裝方式：空間結構決定形態

· 狹小空間：選厚度≤3cm 的超薄型號，可安裝在機械臂末端、微型檢測工位。

· 寬幅區域：支持多套并聯的型號，通過 Modbus 協議同步數據，覆蓋 10 米以上寬度（如物流分揀線）。

· 運動載體：選重量≤1.5kg 的輕量化型號，適配 AGV 機器人、機械臂等動態載體。

三、按場景快速匹配：不同行業選型重點

1. 精密制造：精度優先，兼顧抗振

· 核心需求：0.1mm 級缺陷檢測，應對機床 3g 振動環境。

· 選型要點：

光軸間距≤5mm，搭配激光垂準儀校準垂直精度（偏差≤0.5°）。

金屬屏蔽外殼 + 橡膠減震墊，衰減振動對檢測精度的影響。

· 案例：某鐘表廠用窄間距型號檢測齒輪邊緣，顯著降低漏檢率，提升檢測一致性。

2. 物流倉儲：速度與成本平衡

核心需求：5m/s 高速包裹檢測，10 米遠距離貨架監測。

選型要點：

· 中距離型號（檢測距離 5 米），500Hz 以上采樣率應對高速運動。

· 自動功率調節功能，適應透明包裹和深色紙箱的反光率差異。

案例：某電商倉庫用 10mm 間距型號，包裹尺寸測量誤差控制在合理范圍，分揀效率提升。

3. 惡劣環境：防護等級是硬指標

· 高溫高粉塵：選 IP67 級防塵防水 + 防飛濺涂層，配備鏡頭自動吹掃氣路，減少維護頻率。

· 低溫潮濕：選 - 40℃耐低溫型號 + 加熱膜，防止鏡頭結露，確保冷鏈倉庫穩定檢測。

案例：某化工企業在鹽霧環境使用高防護型號，設備壽命延長，故障率大幅下降。

4. 人機協作：安全與靈活并重

· 核心需求：0.5 米內人員靠近檢測，機械臂動態軌跡防護。

選型要點：

· 支持動態安全區域算法，隨機械臂運動實時調整檢測范圍。

· 輕量化設計，可安裝在機械臂末端法蘭，不影響設備靈活性。

案例：某汽車主機廠引入后，人機協作安全事故率顯著降低，生產安全性提升。

四、選型三步走：從數據到落地

1. 第一步：現場數據收集

· 測量檢測工位尺寸，記錄環境溫濕度、粉塵濃度、電磁輻射等參數。

· 拍攝檢測對象，初步判斷反光率（反光越強可選更大檢測距離），用手機 APP 檢測環境光強。

2. 第二步：方案設計「三匹配」

· 精度匹配：微小缺陷選窄間距，大件貨物選寬間距，避免過度設計。

· 環境匹配：粉塵選防塵，潮濕選防水，強電磁選屏蔽外殼，按需配置。

· 信號匹配：新產線選以太網接口（對接 MES 系統），舊設備選 RS485 接口，確保兼容性。

3. 第三步：測試驗證

· 靜態測試：用標準量塊驗證精度，誤差≤5% 為合格。

· 動態測試：模擬最大運動速度，觀察是否漏檢（如連續檢測無漏檢）。

· 極限測試：人為制造干擾（強光、振動），記錄誤報次數，確保穩定性。

五、常見問題解答：避開選型陷阱

1. 透明物體漏檢如何解決？

選帶雙波長光束（紅外 + 可見光）的型號，漫射光穿透薄膜后反射信號更穩定，提升檢測成功率。

2. 振動環境精度波動怎么辦？

加裝彈簧阻尼器減少振動影響，并用激光垂準儀重新校準角度（偏差＜1°），確保檢測穩定。

3. 多套組網信號串?dāng)_如何處理？

通過配置軟件分配唯一 ID 號，檢測區域重疊部分預留 5cm 安全間隔，避免信號相互干擾。

結語

選擇單邊光柵的關鍵，在于讓設備特性與場景需求「精準配對」。從精密制造的微米級檢測，到物流倉儲的高速分揀，再到惡劣環境的穩定運行，每個場景都有其獨特的選型邏輯。某智能工廠實踐顯示，遵循科學選型流程后，設備匹配度提升，因型號選錯導致的返工成本大幅下降 —— 這正是專業選型的價值所在。
