安全光柵的對光原理：從核心組件到精準校準全解析

在機械加工廠的沖床安裝現場，常出現發射端和接收端看似對齊，設備運行卻頻繁誤報的情況。這暴露出對光環節的重要性，看似簡單的 “對準”，實則是安全光柵可靠工作的關鍵。作為工業安全防護的重要設備，安全光柵的對光原理涉及光學發射、信號接收和智能校準等多方面。本文結合相關標準與經驗，解析對光系統工作邏輯與校準要點，為設備安裝維護提供參考。

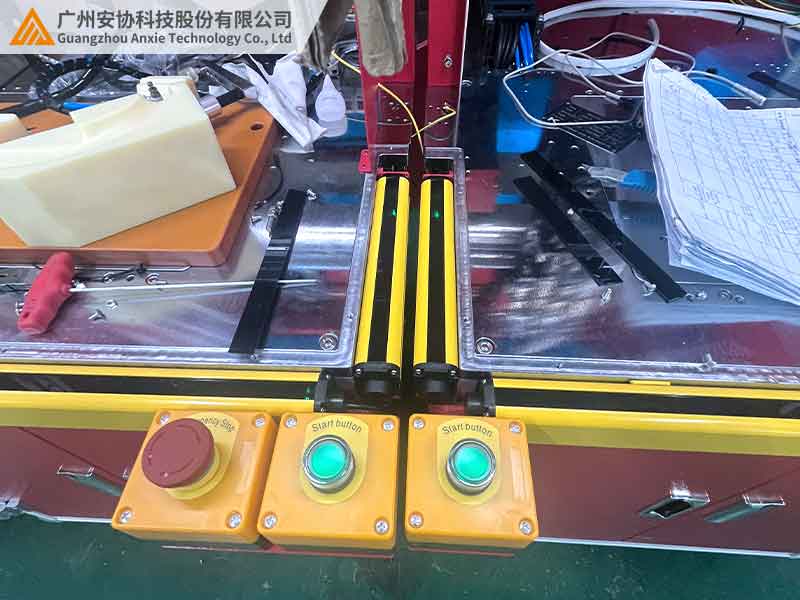

一、對光系統的核心組件：構建精密光學鏈路

1.發射端：光束的 “精準發射器”

安全光柵發射端負責生成并投射檢測光束，核心由紅外發射單元和光束陣列排布構成。紅外發射單元采用 940nm 波長的紅外 LED，可避免可見光干擾。根據檢測距離不同，發射功率有所區分，短距離場景使用低功耗 LED，長距離則采用大功率 LED 搭配聚光透鏡，控制光束發散角。多組發射單元按固定間距排列，間距越小，檢測精度越高。

2.接收端：信號的 “智能捕捉器”

接收端將接收到的光信號轉換為電信號，其核心組件是光敏接收陣列和信號處理電路。光敏接收陣列由與發射端對應的光敏三極管組成，靈敏度高，能檢測到衰減的光束信號；信號處理電路通過放大和轉換，確保偏差檢測的準確性。

3.校準輔助裝置：偏差的 “修正助手”

為解決人工對準誤差，現代安全光柵配備多種校準工具。激光對準儀適用于大型設備長距離檢測；水平儀、鉛垂線用于通用設備安裝校準；

二、對光原理的核心工作邏輯：閉環控制

1.光束投射與接收的物理過程

發射端激活 LED 形成平行光束陣列投向接收端；接收端通過光敏陣列監測光束強度，根據光強變化判斷是否有物體入侵；當發射端和接收端存在角度偏差，邊緣光束信號衰減超一定程度，就會觸發報警。

2.智能校準的算法邏輯

高端安全光柵內置芯片支持自動校準。先記錄每束光初始信號強度，再對比當前強度判斷是否存在角度偏差，最后根據計算結果調整支架，直至信號強度達標。

三、對光操作的核心步驟與技巧

1.人工對光的 “三步法”

適用于短距離通用場景。先用水平儀定位，確保發射端和接收端高度、水平間距誤差在合理范圍；再粗調對齊，使光斑覆蓋接收端中心區域；最后用測試棒精細校準，確保每束光遮擋都能被檢測到。

2.長距離對光的 “輔助工具法”

檢測距離較長時，需借助激光對準儀。激光對準儀通過投射可見激光，輔助調整支架。

四、對光常見問題與解決方案

環境光干擾時，可選擇帶濾光鏡片的光柵，或調整安裝角度避開光源；設備振動導致對光偏移，可加裝防震支架并定期校準；多光柵并排出現串?dāng)_，可增大間距、啟用獨立頻道，或安裝遮光板。

五、結語

安全光柵的對光過程是構建穩定光學鏈路的過程，每個環節都至關重要。忽視對光細節可能造成防護盲區或誤報。安協安全光柵提供多種對光輔助工具，適配全場景需求。訪問官網（www.rqyida.com）可下載操作手冊，或聯系技術團隊獲取校準服務，為設備安全提供保障。
