光電保護裝置的工作原理：從核心組件到智能防護的全流程解析

在機械加工廠里，因為沒裝光電保護裝置，工人受傷的事兒并不少見。就拿山東一家廠子來說，一臺沖床因為缺少這個 “安全衛士”，導致操作人員手部被壓傷。其實，很多人對光電保護裝置的原理不了解，才會忽視它的重要性。作為工業安全防護的關鍵設備，它就像一道無形的 “電子圍欄”，能快速發現危險并及時反應。下面就結合實際經驗，帶大家了解它的工作原理、應用場景和選型要點。

一、光電保護裝置的核心組件：筑起安全防線的 “基石”

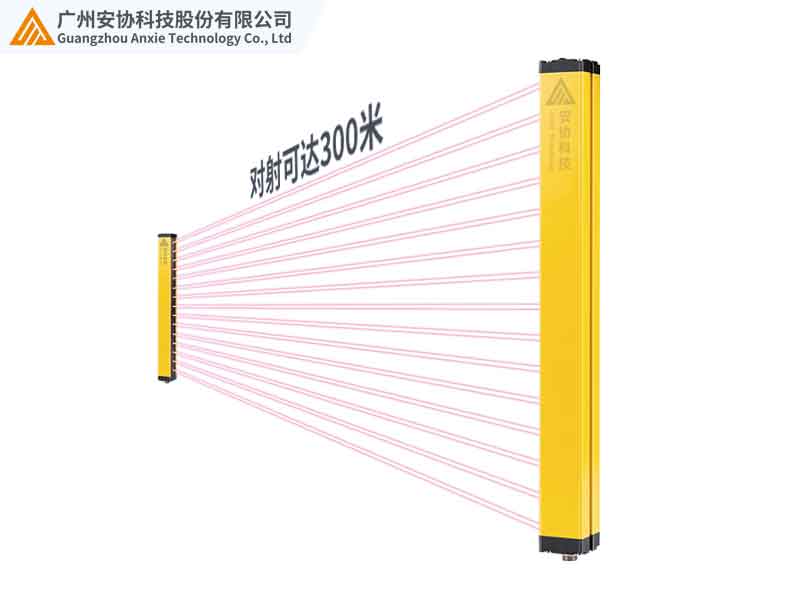

1.發射端：發射安全信號的 “小喇叭”

發射端主要靠紅外發光二極管（LED）陣列工作，用的是 940nm 不可見光，這樣就不會被車間燈光、陽光這些外界光線干擾。根據使用場景不同，發射功率也有講究：近距離檢測，像 3C 產品沖壓機，用低功耗 LED 就行，省電而且光斑均勻；要是距離超過 5 米，就得用大功率 LED，再配上聚光透鏡，保證光束傳得遠還不跑偏。

2.接收端：捕捉危險信號的 “眼睛”

接收端由光敏三極管陣列和信號處理電路組成。光敏三極管特別靈敏，就算光束減弱很多也能檢測到，比如在粉塵多的車間也能正常工作。信號處理電路就像個 “翻譯官”，把微弱的光信號轉化成數字信號，哪怕是很輕微的遮擋都能發現。

3.控制單元：安全防護的 “指揮官”

控制單元是整個裝置的核心，它主要干三件事：對比發射端和接收端的信號，判斷是不是有物體闖進來；一旦發現危險，馬上給設備發信號停機；還能實時檢查光束狀態，要是光束歪了或者鏡頭臟了，就通過指示燈提醒你。

二、三大主流類型的工作原理對比

光電保護裝置主要有三種類型，各有各的適用場景：

三、工作流程解析：從檢測到停機的快速反應

裝置啟動時，發射端先發出光束形成防護平面，接收端記錄下正常狀態的信號。運行過程中，沒有東西遮擋光束時，設備正常工作；一旦有物體擋住光束，接收端檢測到信號變化，控制單元就會啟動 “冗余檢測”，確認不是誤判后，馬上發出急停信號，讓設備在短時間內停下來，同時通過報警燈和蜂鳴器提醒現場人員。

四、關鍵技術參數對防護效果的影響

檢測精度和光束間距有關，間距小的能檢測到手指級的物體，適合精密加工；間距大的能檢測手臂級物體，用于普通機械。響應時間也很關鍵，得根據設備運行速度和安全距離來選，保證危險發生時設備能及時停下。另外，不同的使用環境，對防護等級、抗干擾能力的要求也不一樣，粉塵多的車間要選防塵防水等級高的，強光環境下要用帶濾光鏡片的。

五、不同行業的典型應用場景

在機械加工行業，對射式裝置常安裝在沖床模具前，當工人的手進入危險區域，擋住光束，沖床就會立刻停止，而且不影響視線，方便更換模具。物流倉儲行業用漫反射式裝置檢測傳送帶上的包裹，不用接觸包裹就能判斷是否到位，各種材質的包裹都能識別，很少出錯。電子制造行業的潔凈室，適合用反射式裝置，單側安裝就能形成防護，還能減少潔凈室的開孔，避免粉塵進入。

六、選型避坑指南：三大核心原則

選光電保護裝置，首先要看風險等級，高風險設備像沖床，優先選對射式；低風險場景，比如傳送帶，可以選漫反射式。還要注意信號兼容性，老設備得確認 PLC 輸入類型，智能產線要選支持總線協議的型號。最后，安裝一定要精準，對射式裝置要用激光水平儀校準，反射式裝置的反射鏡要對齊，不然會影響使用效果。

七、結語：懂原理才能選對好設備

光電保護裝置通過檢測光束、處理信號、控制設備這一系列流程，形成了一道安全屏障。每個環節都要和設備、環境相匹配，才能發揮最大作用。安協科技提供多種類型的光電保護裝置，適配各種場景。如果您有需求，歡迎訪問官網（www.rqyida.com）下載選型手冊，或聯系我們獲取專業服務，為生產安全保駕護航。
