光幕安全光柵高度選擇標準：從人機工程學到場景適配的全解析

在浙江某機械加工廠，一臺沖床因光幕安全光柵安裝高度過低，導致操作人員彎腰送料時腰部以下區域漏檢，所幸未造成嚴重傷害。這一事件暴露出一個關鍵問題：光幕高度選擇不當，可能直接導致防護失效。作為工業安全的 “立體防線”，光幕高度如何確定？本文結合 GB/T 18831-2020 標準與 300 + 項目經驗，解析高度選擇的核心邏輯、影響因素及實戰方法，附典型場景高度對照表，助您避開 “盲區陷阱”。

一、光幕高度的核心定義：構建 “無死角防護平面”

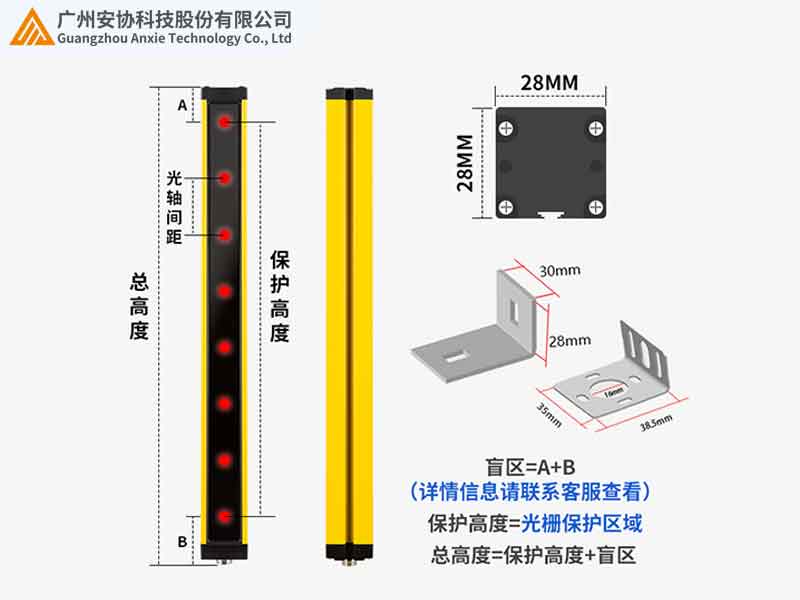

光幕安全光柵的高度，指的是從發射端 / 接收端底部光束到頂部光束的垂直覆蓋范圍。例如，某型號光幕標注高度 1500mm，意味著其防護平面從距離地面 200mm（底部光束）到 1700mm（頂部光束），覆蓋大多數操作人員的站立活動區域。

核心作用

· 人體防護：覆蓋操作人員從腳部到舉手高度的全身范圍（通常 1.8-2 米）；

· 物料適配：避開工件傳輸線、傳送帶等設備的正常運行區域，避免誤報；

· 空間劃分：在自動化產線中，精準界定危險區域與安全操作區的邊界。

二、高度選擇的三大核心影響因素

1.操作人員人體工學數據

平均身高：以國內成年男性平均身高 1.75 米為例，頂部光束需至少覆蓋 1.85 米（預留 100mm 安全余量），避免舉手取件時頭部或手臂漏檢；

操作姿勢：彎腰（最低 500mm）、蹲坐（300mm）等姿勢需納入防護范圍，例如汽車總裝線工人調整底盤時，底部光束需低至 200mm。

2.設備與物料特性

危險區域位置：沖床模具通常距地面 800-1200mm，光幕底部光束需高于模具閉合高度 150mm（約 950mm），頂部覆蓋至操作人員肩部（1.5 米）；

物料傳輸高度：自動化物流線傳送帶高度多為 500-800mm，光幕底部需高于傳送帶 100mm（600mm），頂部根據貨架高度設置（通常 1.8 米）。

3.行業安全標準

三、高度選擇 “黃金三步法” 與典型場景對照

1.第一步：確定底部光束高度（避開工件區）

公式：底部高度 = 設備危險區域最低位置 + 安全距離（100-150mm）

案例：

沖床模具最低閉合高度 700mm → 底部光束≥850mm；

傳送帶高度 600mm → 底部光束≥700mm（避免檢測到正常傳輸?shù)陌?/p>

2.第二步：計算頂部光束高度（覆蓋人體活動區）

公式：頂部高度 = 操作人員平均身高 + 安全余量（200mm）

案例：

普通車間（身高 1.75 米）→ 頂部高度 1.95 米；

高個子員工較多的場景（如歐美地區）→ 頂部高度 2.1 米。

3.第三步：修正環境因素（振動 / 安裝面）

振動場景：頂部 / 底部各增加 50mm 冗余，防止設備晃動導致的光束偏移；

斜面安裝：以垂直地面的光束平面為基準，上下各延伸 100mm（如安裝在 20° 傾斜的沖床側面）。

典型場景高度對照表

四、不同身高群體的適配方案

1.常規身高（1.6-1.8 米）

底部 200mm，頂部 1800mm，覆蓋 90% 以上國內操作人員，適用于多數通用場景（如五金加工、家電裝配）。

2.身高差異較大的場景

高個子員工（＞1.85 米）：頂部增加至 2000mm（如汽車主機廠總裝線）；

坐姿操作（如電子廠插件工）：頂部降至 1400-1500mm（避免檢測到正常坐姿的頭部）。

3.特殊行業適配

食品加工（需彎腰操作）：底部降至 150mm，頂部 1700mm（如面包生產線的面團處理工位）；

化工行業（穿防護服）：頂部增加 100mm（防護服帽子高度），底部提高至 300mm（避開工靴）。

五、安裝校準：讓高度設置 “落地生效”

1.定位工具選擇

激光水平儀（精度 ±0.1°）：確保光束平面垂直地面，避免傾斜導致的上下盲區；

鋼直尺：測量底部光束距地面高度，誤差控制在 ±5mm 以內（如沖床需嚴格控制在 200±5mm）。

2.動態測試方法

人體模擬：讓不同身高的員工模擬操作姿勢（站立 / 彎腰 / 舉手），檢查全身是否被防護平面覆蓋；

物料測試：用最高 / 最低物料通過時，確保不觸發報警（如物流線用 2000mm 高托盤測試頂部光束）。

3.常見問題處理

底部漏檢：檢查是否低于設備危險區域，或安裝面不平整導致光束傾斜；

頂部盲區：確認是否未預留安全余量，或支架高度調節不到位。

六、結語：高度精準 = 防護有效

光幕安全光柵的高度選擇，本質是 “人機料法環” 的系統適配：既要守護操作人員的每個動作，又要避開工件的正常運行軌跡。某汽車零部件廠數據顯示，規范高度設置的光幕比隨意安裝的防護效果提升 40%，誤報率下降 60%。
