安全光柵工作解析

紅外光束收發機制

1.發射器組件 安全光柵的發射器由多組紅外發光二極管（LED）組成，以脈沖或調制形式發射不可見的紅外光束。這些光束一般以平行陣列或矩形排列方式發射，形成密集的“光幕”。

   光束特性：波長大多為940nm，可避免可見光干擾；光束間距依據保護精度需求設計（例如10mm用于手指保護，40mm用于手臂保護）。

   掃描方式：部分設備采用逐光束高速掃描，以確保實時監測。

2.接收器組件：接收器包含與發射器數量對應的光敏元件（如光電二極管），用于檢測每束紅外光的狀態。在正常工作時，接收器持續接收光束并將其轉換為電信號。

信號處理與遮光檢測

1.信號轉換與傳輸

接收器將光信號轉換為電流信號，經過放大、濾波后傳輸至控制器。控制器通過比對發射與接收信號的同步性，判斷光路是否暢通。

2.遮光判定邏輯

當物體（如人體、工具）進入光幕區域并遮擋不少于1束光時，接收器檢測到信號中斷或強度下降。

控制器通過預設邏輯（如“多光束同時遮擋”或“單光束中斷”）區分誤觸與真實危險，避免誤觸發。

安全響應機制

1.快速中斷輸出

遮光信號觸發后，控制器在毫秒級時間內（通常小于20ms）切斷安全輸出信號（如繼電器斷開），直接控制設備急停。

2.多級聯動防護

部分系統支持與安全門、報警器聯動，實現多重防護。動態模式可根據遮擋區域調整響應策略（如減速或區域鎖定）。

核心技術特點與優化設計

1.抗干擾能力

采用特殊的調制技術和濾波算法，使安全光柵能夠在復雜的工業環境中穩定工作，減少外界光源或其他電磁干擾對光束傳輸?shù)挠绊憽?/p>

2.自檢與容錯機制

實時監測發射/接收單元狀態，出現故障時自動鎖定安全輸出。

雙回路設計（雙NPN/PNP輸出）提升系統冗余度。

3.安裝適應性

支持對射式安裝，覆蓋高度可達5米，檢測距離最遠300米。

應用場景示例

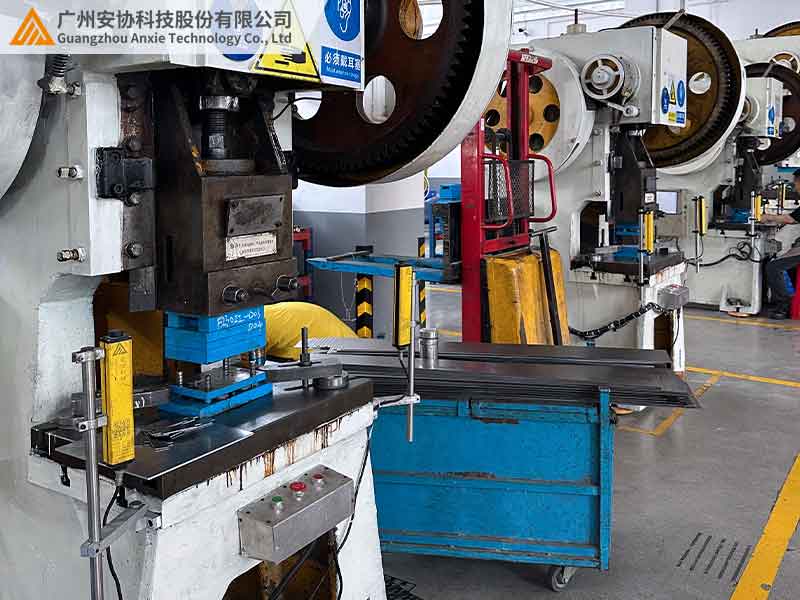

沖壓設備：光柵檢測到手部進入模具區域時，0.1秒內停機。

物流分揀線：光幕檢測包裹尺寸，同步觸發機械臂避障。

通過上述機制，安全光柵實現了非接觸式、高精度防護，在工業自動化中成為替代傳統機械護欄的主流方案。如需了解具體型號參數或安裝案例，可參考相關技術文檔。
