沖壓光柵選型安裝指南

一、選型核心要素

保護對象與光軸間距

若要保護手指，應選取光軸間距為10 - 15mm的光柵；保護手掌則需20 - 30mm間距；而保護手臂或全身時，需選用光軸間距在40mm以上的光柵。

光軸間距越小，安全系數越高，但其成本也會相應增加。

檢測參數匹配

檢測距離：常規型號的檢測距離覆蓋0.3 - 3米，若有特殊需求，可選擇檢測距離為5米、10米甚至更長距離的型號。

響應速度：響應速度需小于等于10毫秒，以此確保沖床能夠快速停機。

保護高度：保護高度的計算方式為光軸間距乘以（光束數 - 1），且該高度需覆蓋沖床滑塊行程以及調節余量。

安全等級選擇

四級安全光柵（具備雙CPU與冗余設計）：適用于高風險的沖壓設備，此光柵通過了EN/IEC 61496標準認證，支持故障自檢與緊急停機功能。

二級安全光柵：適用于中低風險的場景，成本相對較低，但安全性較弱。

環境適配性

在高溫、多粉塵的環境中，需選用防護等級在IP65以上的光柵；在潮濕環境中，光柵需具備防潮設計。

光柵應具備抗干擾能力，能夠抵御電焊弧光、頻閃燈等干擾源。

二、安裝規范與步驟

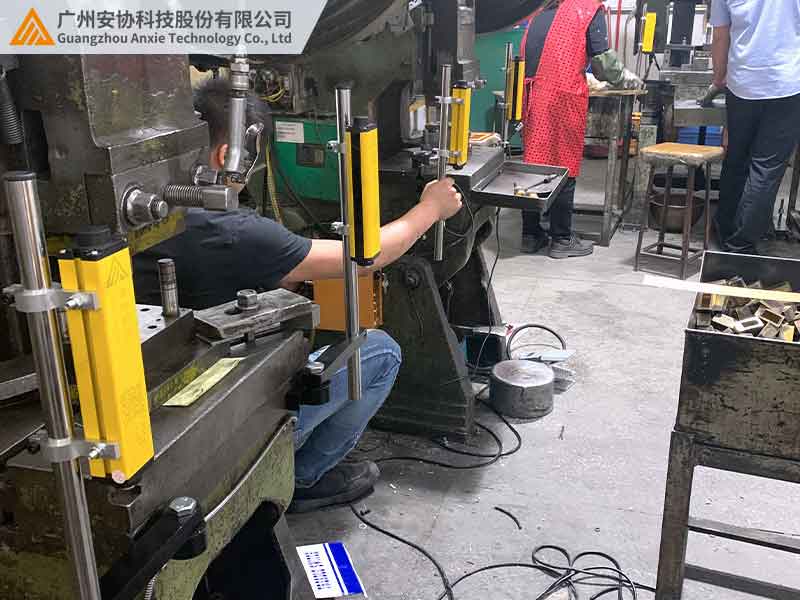

安裝位置規劃

安全光柵需覆蓋沖床上下?？趨^(qū)域，光幕的下一束光不應低于?？谙卵兀弦皇獠粦?yīng)高于?？谏涎?。

光柵安裝高度建議在操作者胸部至肩部（約1.2 - 1.6米），且角度需垂直對齊，以避免出現盲區。

安裝方式選擇

固定式：適用于模具固定的閉式壓力機，可直接安裝于機身。

可調式：可通過支架實現上下或左右調節，適合頻繁更換模具的開式或四柱壓力機。

電氣連接與調試

接線時需遵循控制器說明書的要求，確保電源（常見為24V DC）與急停信號線正確接入沖床PLC或安全繼電器。

調試流程如下：①檢查指示燈狀態；②校準光束對齊情況；③模擬遮擋觸發停機測試。

安全距離計算

公式為：安全距離（S） = 停機延遲時間 × 設備速度 + 附加距離。

例如，若沖床停機延遲時間為0.2秒，滑塊速度為1m/s，則最小安全距離需大于等于0.2米。

三、維護與注意事項

定期維護

需定期清潔光柵表面的粉塵，檢查電纜是否松動，并每半年校準一次靈敏度。

應避免使用腐蝕性清潔劑，防止鏡片刮花。

特殊機型適配

機械式腳踏沖床需加裝“任意點急停系統”，因?yàn)槠胀ü鈻艧o法在飛輪啟動后立即剎車。

油壓機需搭配安全控制器，優先選擇抗震動性能強的型號。
