安全光柵的類別和分級：選型與應用的核心指南

在五金加工車間，操作人員常對安全光柵的防護差異感到困惑：為何有的能防手指誤觸，有的卻只能檢測人體軀干？這背后涉及安全光柵的類別劃分與安全分級標準。作為工業安全防護的核心設備，安全光柵的選擇直接影響人機安全與生產效率。本文將從應用場景出發，解析安全光柵的類別、分級及選型要點，附對比表，為制造業從業者提供選型思路。

一、按檢測精度分類：三級防護體系

安全光柵依據最小檢測物體直徑，可分為三個核心類別：

1.手指級安全光柵

光束間距 10 - 20mm，適用于 3C 產品加工、醫療器械組裝等場景，可識別細小物體，防止手指誤觸精密機械部件。典型如安協 HC 系列，具備 IP67 防護。

2.手臂級安全光柵

光束間距 30 - 50mm，檢測距離與防護高度適中，常用于汽車零部件沖壓、智能倉儲等場景，可有效檢測手臂入侵，避免操作人員手臂受傷。

3.軀干級安全光柵

光束間距 50 - 100mm，檢測距離和防護高度較大，適用于大型壓力機、協作機器人周邊等場景，能覆蓋人體全身，防止人員探身進入危險區域。

二、按結構與安裝方式分類：三大形態適配不同設備

1.對射式安全光柵

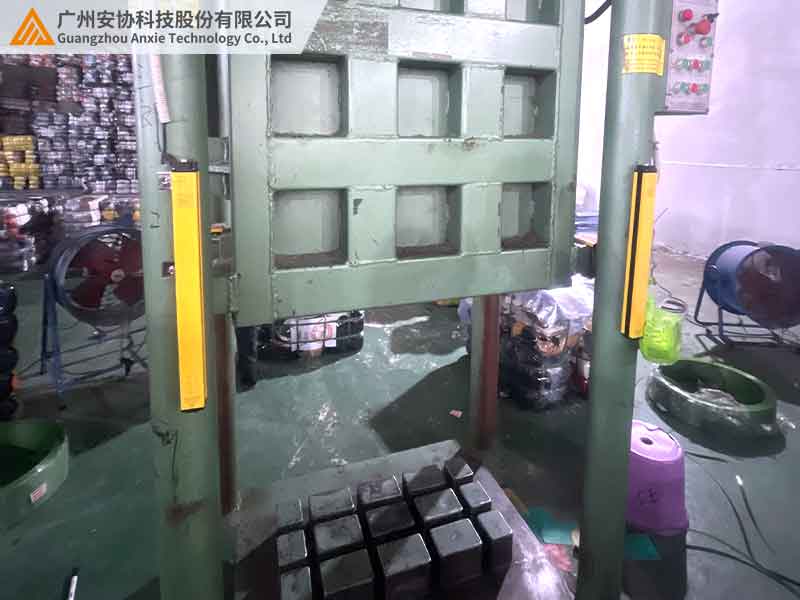

發射端與接收端分離安裝，通過平行光束對射檢測，防護精度高，但需精準對準。適用于沖床、電梯防夾等固定工位設備。

2.反射式安全光柵

發射端與接收端集成于同一側，通過反射鏡實現光束折返，節省安裝空間，適合機械臂關節、狹小通道等場景。

3.區域掃描式安全光柵

高密度光束形成 2D 防護平面，支持自定義檢測區域，搭配軟件可設置 “通行區”“禁區”，常用于智能產線分揀區、醫療器械消毒艙等智能化防護場景。

三、國際安全分級標準：從 PL a 到 PL e 的風險匹配

安全光柵的安全性能需符合國際標準 ISO 13849 - 1，主要按以下標準分級：

PL a 級僅需基本檢測功能，適用于家用設備；PL d/e 級要求雙重冗余電路，通過 EMC 電磁兼容測試，適用于汽車焊裝線、冶金高溫爐等高風險場景。

四、選型交叉參考：類別與分級組合應用

低風險場景如電子組裝，可選擇手指級光柵搭配 PL b 級，兼顧防護精度與成本；中等風險的五金沖壓場景，手臂級光柵與 PL d 級組合，既能識別手臂入侵，又能應對設備振動；高風險的汽車覆蓋件沖壓場景，則需軀干級光柵與 PL e 級配合，保障人員安全。

五、實戰案例：新能源汽車廠的分級防護

某新能源汽車廠電池 PACK 線針對不同風險設備，差異化配置安全光柵：3C 沖壓區用手指級光柵實現零手傷；模組組裝區部署手臂級光柵，提升檢測效率并減少誤停機；機器人搬運區安裝軀干級光柵，通過相關認證，全產線安全事故歸零，成本降低。

六、結語

安全光柵的類別解決 “防什么”，分級解決 “可靠性”。企業選型時應明確設備風險等級，匹配對應類別與安全等級。安協安全光柵覆蓋全類別與等級，提供一站式服務，訪問官網（www.rqyida.com）可獲取手冊與方案設計，為產線安全賦能。
