單邊光柵漫反射的檢測原理

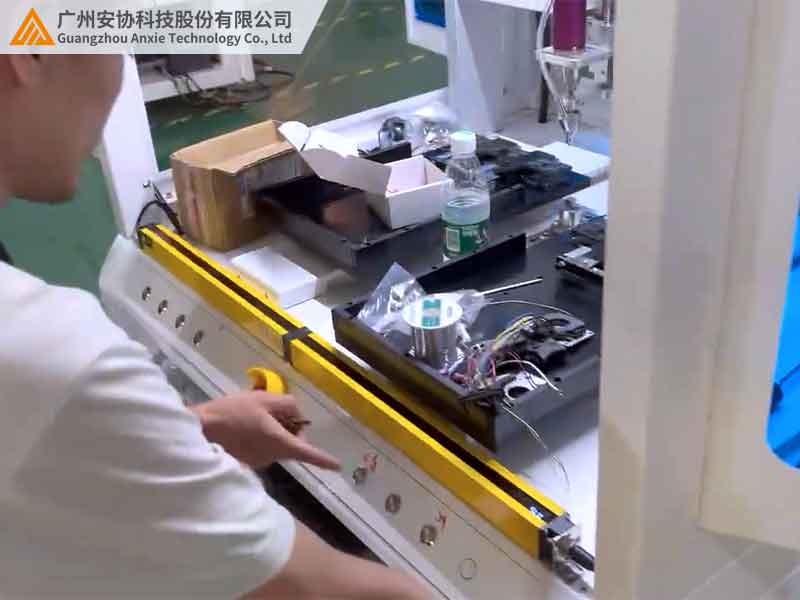

在浙江某精密機械廠的裝配車間，技術人員正在給一臺小型沖床安裝安全光柵。不同于常見的雙側對射式設備，這次安裝的單邊光柵僅在設備一側固定，卻能精準檢測到靠近的物體。這種 “單側工作” 的漫反射光柵究竟如何實現檢測？本文結合工業現場實踐，用通俗語言解析其核心原理與應用邏輯。

一、從 “手電筒照物體” 理解基本原理

單邊漫反射光柵的檢測邏輯，本質上和 “手電筒照物體 —— 眼睛看反光” 的過程非常相似：

1.發射器（類似手電筒）：發出人眼不可見的紅外光束（波長 940nm 為主），光束呈扇形漫射擴散，覆蓋前方 0.2-8 米的檢測區域；

2.被測物體（類似各種物品）：光束照射到物體表面后，部分光線會反射回檢測方向；

3.接收器（類似眼睛）：與發射器集成在同一側，實時接收反射光，并通過信號處理判斷是否有物體進入。

簡單來說：發射器 “照亮” 檢測區域，接收器 “觀察” 物體反光的變化 —— 當物體進入，反光強度變化觸發檢測信號。

二、核心組件：讓 “看反光” 更精準的三大關鍵

1. 半導體激光器：穩定的 “發光源”

波長選擇：采用 940nm 紅外波長（避開可見光干擾），搭配窄帶濾光片，確保接收器只識別特定波長的反射光，避免車間燈光、陽光等干擾。

功率調節：支持 50-200mW 動態功率調節，在黑色物體或遠距離檢測時增強光束，確保反射光足夠強。案例：某橡膠制品廠檢測黑色密封圈時，通過增強功率，檢測穩定性提升 70%。

2. 光學透鏡組：控制 “光線的走向”

發射透鏡：將激光束擴散為 15°-30° 的扇形區域（類似手電筒的散光模式），確保單側安裝時能覆蓋足夠?qū)挼臋z測面（如 1 米距離覆蓋 0.5 米寬度）。

接收透鏡：聚焦反射光至接收器芯片，表面做增透膜處理（透光率≥95%），即使微弱反光也能有效捕捉。

3. 信號處理模塊：聰明的 “判斷大腦”

模數轉換：將接收器的光信號轉為電信號（精度達 12bit），能識別 0.1% 的反光強度變化。

算法濾波：內置自適應算法，區分真實物體反光與環境干擾（如粉塵顆粒的瞬間反光），某焊接車間實測誤報率從 15 次 / 天降至 1 次 / 天。

三、與對射式光柵的核心區別：檢測路徑的差異

通過表格對比兩種主流光柵的檢測邏輯，能更清晰理解漫反射式的獨特性：

關鍵差異點解析：

檢測路徑：對射式光柵通過發射器發出光束，直接由對側的接收器接收，就像兩個人隔一段距離互相傳遞物品，中間沒有反射環節；漫反射式則是發射器發出光束，依靠物體表面反射光到同側接收器，類似用手電筒照物體再觀察反光。

距離限制：漫反射式因物體反光率差異，遠距離檢測（如 8 米）更適合中高反光率物體（如金屬、白色塑料）；對射式直接檢測光束是否被遮擋，距離更遠且不受物體反光率影響 。

四、檢測過程全解析：從發射到信號輸出的三步曲

1. 光束發射與漫射

半導體激光器通電后，以 20kHz 頻率脈沖式發射 940nm 紅外光（降低功耗同時增強抗干擾）；

發射透鏡將光束擴散為扇形，在 1 米距離處形成約 50cm 寬的檢測區域。

2. 反射光接收與處理

物體進入檢測區域后，反射光經接收透鏡聚焦到光敏二極管；

信號處理模塊實時采樣電壓值（如無物體時電壓 2.5V，有物體時降至 1.5V），并與預設閾值對比。

3. 信號輸出與設備聯動

當電壓變化超過 10% 且持續 5ms 以上（防誤觸發），判定為有效檢測，輸出開關量信號（NPN/PNP）或模擬量信號（4-20mA）；

聯動設備急停、報警或調速，如沖床檢測到人體靠近時，10ms 內切斷動力電源。

五、應用場景與選型建議

1. 最適合漫反射檢測的三大場景

狹小工位防護：如 3C 產品組裝臺（寬度≤80cm），單側安裝即可覆蓋操作區域，避免對側安裝空間不足的問題。

動態物體檢測：物流分揀線上的包裹、流水線上的工件，物體位置不固定，依賴自身反光即可識別。

中等距離檢測：0.2-6 米范圍內的檢測（超過 10 米建議用對射式），如機床周邊 1.5 米安全區、倉儲貨架間的 5 米通道防護。

2. 選型時的三個核心參數

檢測距離：根據工位大小選擇（如小型設備選 0.2-3 米，中型設備選 3-6 米）；

反光率補償：檢測黑色物體需支持 “強反射模式”，透明物體需雙波長檢測功能；

防護等級：多粉塵 / 潮濕環境選 IP67 級，如焊接車間、食品加工廠等。

3. 現場調試小技巧

反光率測試：用目標物體在最大檢測距離處移動，觀察信號指示燈（綠色正常，紅色報警）是否穩定切換；

角度校準：使用激光瞄準器確保光束垂直于檢測面，避免因傾斜（如＞15°）導致遠距離檢測盲區。

六、結語

單邊漫反射光柵的檢測原理，本質是 “用單側發射的紅外光，通過物體反光實現存在檢測”，憑借無需對側配件、安裝靈活的優勢，成為狹小工位與動態檢測場景的優選方案。某汽車零部件廠引入后，在設備改造成本降低 30% 的同時，檢測效率提升 40%，驗證了其在工業自動化中的實用價值。

安協科技針對不同反光率物體與距離需求，提供多型號漫反射光柵，支持智能功率調節與雙波長檢測，適配金屬、黑色橡膠、透明薄膜等多種材質。如需了解具體型號是否適合您的產線，歡迎訪問官網 www.rqyida.com ，下載《漫反射光柵技術白皮書》或預約工程師上門測試，讓檢測方案更貼合實際生產需求。
