漫反射光幕跟漫反射傳感器有區別嗎

在江蘇某汽車配件廠的生產線上，新來的技術員看著設備上的兩種檢測裝置犯了難：同樣采用漫反射原理，有的是一排緊湊排列的長條形設備，有的卻是獨立的小型探頭，它們的核心差異究竟在哪里？作為工業自動化中常用的檢測設備，漫反射光幕與漫反射傳感器雖原理相通，但在結構、功能和應用場景上有著明確區分。本文結合現場實踐，用通俗語言解析兩者的本質區別。

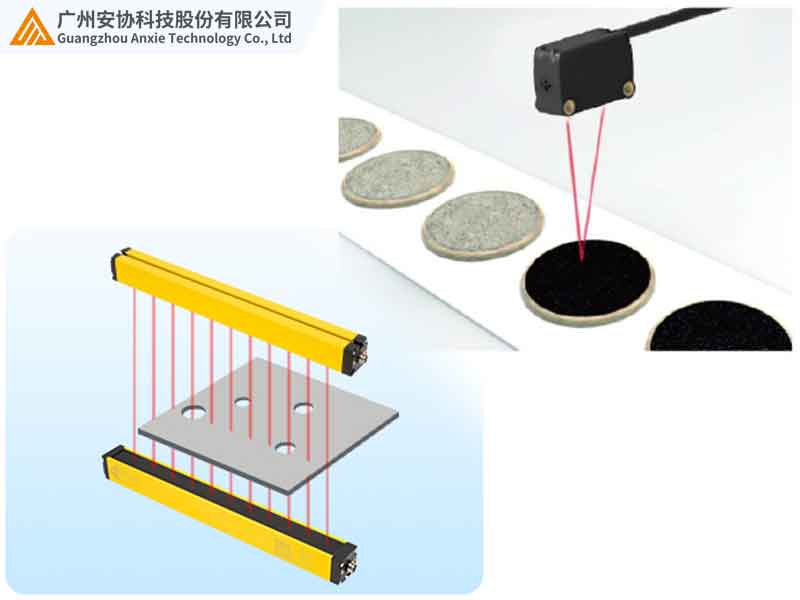

一、核心結構：“成排陣列” vs “單個探頭”

1. 漫反射光幕：?jiǎn)蝹?cè)集成的 “平面防護陣列”

· 結構特性：由多組發射 / 接收對（通常≥2 組）集成于同一側外殼內，形成線性陣列。每組單元獨立發射 940nm 紅外光束，并接收物體反射光，共同構建一個連續的檢測平面。外觀：長條形（長度 10-100cm 可調），側面分布多個透光窗口，常見于機床防護、流水線安全區域。核心邏輯：通過陣列式設計，將多個單點檢測組合成面狀防護，無需對側安裝（區別于對射式光幕）。

2. 漫反射傳感器：獨立集成的 “單點檢測單元”

· 結構特性：?jiǎn)蝹€(gè)設備集成發射端與接收端，發射光束呈錐形擴散，接收端聚焦反射光。外觀：圓柱形（直徑 18-30mm）或方形（邊長 20-50mm），體積小巧，適合狹小空間安裝。核心邏輯：以單個單元實現點狀或小范圍檢測，側重精準定位而非區域防護。

二、五大核心區別對比表

通過結構化對比，清晰呈現兩者的本質差異：

三、關鍵差異解析：從 “面防護” 到 “點檢測”

1. 檢測原理：“陣列式面檢測” vs “單點反射檢測”

· 光幕的平面檢測：多組發射 / 接收對在同一側排列，每組光束覆蓋不同高度或?qū)挾?，共同形成一個防護平面。例如在沖床周邊安裝 1.5 米高的光幕，當人體手臂、腿部等任何部位穿過平面，任一單元檢測到反射光變化即觸發報警，類似 “用多個探頭組成一道墻”。

· 傳感器的單點檢測：單個探頭發射漫射光束，當物體進入其前方圓錐體區域（如 0.5 米距離、30° 擴散角），反射光強度變化觸發信號。例如檢測流水線上的螺絲是否到位，僅需對準螺絲位置安裝，檢測該點是否有物體存在。

2. 應用場景：安全防護 vs 精準定位

· 光幕的典型場景：

設備安全防護：注塑機、沖床周邊安裝 1.2 米高的光幕，形成垂直防護面，人員肢體進入即停機，某汽車模具廠應用后誤觸事故歸零。

區域邊界防護：立體倉庫貨架通道安裝 2 米寬的光幕，檢測叉車或人員整體進入，相比多個傳感器拼接，無檢測盲區且安裝效率提升 50%。

· 傳感器的典型場景：

零件到位檢測：3C 產品組裝線上，傳感器對準治具位置，檢測手機外殼是否放置正確（距離 20cm，精度 5mm），確保機械手精準抓取。

動態物體測距：AGV 機器人前端安裝傳感器，通過模擬量信號實時反饋障礙物距離（0.3 米減速、0.1 米停止），相比光幕的平面檢測，更適合動態避障的精準控制。

3. 信號特性：整體報警 vs 細節反饋

· 光幕以開關量為主：輸出 “防護平面是否被侵入” 的通斷信號，支持繼電器輸出或 PLC 聯動，主要用于設備急停、聲光報警等簡單控制邏輯。

· 傳感器支持多元信號：

開關量：檢測物體有無（如分揀口包裹到位）；

模擬量：輸出電流或電壓信號，精確反饋距離（如 0.2 米對應低信號，2 米對應高信號）；

通訊信號：支持工業協議與控制系統對接，適合智能工廠的數字化檢測需求。

四、如何選擇：三問確定選型方向

1. 檢測目標是 “區域防護” 還是 “單點定位”？

若需防止人員 / 大型物體進入危險區域（如設備周邊安全區），選漫反射光幕；

若需檢測小物體是否存在、到位或測距（如零件、包裹），選漫反射傳感器。

2. 檢測范圍需要 “二維平面” 還是 “單點圓錐”？

平面檢測（如高度 1.5 米 × 寬度 2 米）選光幕，適合人體防護、大型工件檢測；

單點檢測（如直徑 0.5 米、距離 1 米）選傳感器，適合小型零件、動態物體定位。

3. 信號需求是 “簡單控制” 還是 “精準反饋”？

僅需設備啟停、報警等基礎功能，兩者均可；

若需距離數據或系統集成（如對接 PLC、MES），傳感器的多元信號更適用。

五、結語

漫反射光幕與傳感器雖同屬漫反射原理，但前者像 “集成化的防護陣列”，專注大面積安全防護；后者如 “精細化的檢測探頭”，擅長單點精準檢測。某智能工廠數據顯示，在沖床周邊部署光幕、分揀線使用傳感器后，安全事故率下降 80%，分揀效率提升 35%，實現了防護與檢測的最佳組合。

針對不同檢測需求，市場上提供多樣化的漫反射檢測設備：

· 漫反射光幕：適合構建單側安裝的防護平面，支持 0-6 米檢測高度，滿足設備安全與區域防護需求；

· 漫反射傳感器：提供 0.1-5 米檢測距離可調、多種信號輸出的產品，適配零件檢測、動態測距等精準場景。

如需了解哪種方案更適合您的產線，歡迎訪問官網 www.rqyida.com ，下載《漫反射檢測設備選型指南》或預約工程師上門勘測，讓專業檢測設備為您的自動化產線保駕護航。
