安全光柵的輸出方式有幾種？從選型到應用的全解析

在自動化產線調試中，曾出現安全光柵與 PLC 無法通信的情況，根源在于輸出方式選擇不當 —— 光柵的 NPN 輸出與 PLC 的 PNP 輸入不兼容。作為連接安全光柵與外部設備的關鍵，輸出方式直接影響系統穩定性。市面上常見的輸出方式有哪些？如何根據場景合理選擇？本文結合工程經驗，解析 3 大主流輸出方式的特點及選型邏輯，助您避開連接誤區。

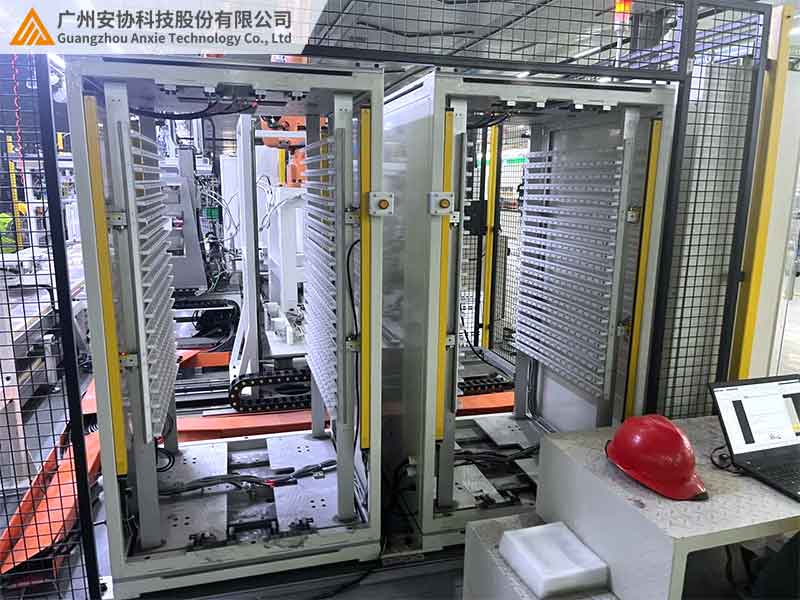

一、輸出方式：安全光柵的 “溝通橋梁”

安全光柵的輸出方式，是將遮擋信號轉化為設備可識別電信號的形式。它如同 “翻譯官”，通過不同 “語言”（信號形式）與 PLC、繼電器等設備溝通，確保 “安全 / 危險” 狀態準確傳遞，實現設備急停、報警等聯動功能，同時適配日系 / 歐系等不同品牌設備的輸入要求。

二、3 大主流輸出方式深度解析

1.繼電器輸出：簡單可靠的 “萬能適配者”

繼電器輸出通過機械觸點通斷傳遞信號，遮擋時常閉觸點斷開、常開觸點閉合。作為無源開關量信號，需外接 24V 電源，最大負載電流 2A，可直接驅動小型繼電器、指示燈。

核心優勢與場景

· 兼容性強：適配老舊繼電器控制電路，如早期沖床改造無需更換 PLC，直接接入原控制箱，節省 40% 改造成本；

· 抗干擾性：強電環境（如電焊機旁）中，觸點能阻斷電磁干擾，保證信號穩定；

· 多設備驅動：支持 3-5 個負載并聯，適合同一信號驅動多個報警器。

不足與注意

響應速度 5-10ms，不適合高速設備；觸點壽命約 10 萬次，高頻動作場景需定期更換，接線時注意區分常開 / 常閉默認狀態（通常為常閉）。

實戰案例

某五金廠改造 10 年老舊沖床，選用繼電器輸出光柵，直接接入原控制箱，3 小時完成改造，成本遠低于總線方案。

2.晶體管輸出：精準高效的 “數字信號手”

晶體管輸出分 NPN/PNP 兩種：NPN 型低電平（0V）有效，適配三菱、歐姆龍等日系 PLC；PNP 型高電平（24V）有效，適配西門子、施耐德等歐系 PLC。

技術特點

· 高速響應：有源電平信號響應＜1ms，適合滑塊速度＞2m/s 的高速?zèng)_床，0.1 秒內響應手指入侵；

· 精準定位：可輸出單光束遮擋信號，通過 LED 燈定位故障光束，便于精密場景故障排查；

· 靈活組網：支持多組光柵串聯，適用于長距離傳送帶分段防護。

選型要點

接線前務必確認 PLC 輸入類型（查看手冊），接反會導致信號異常；長距離傳輸（＞20 米）需用屏蔽雙絞線，避免 PNP 信號衰減至 22V 以下誤判。

3.總線輸出：智能工廠的 “數字橋梁”

總線輸出支持 Modbus RTU、Profinet、EtherCAT 等協議，滿足智能化需求：

· Modbus RTU：性價比高，支持 32 臺設備組網，適合中小型產線；

· Profinet：傳輸速率 100Mbps，實時監控光柵狀態（如鏡頭積灰預警）；

· EtherCAT：響應＜100μs，適用于機器人協作場景的高精度同步控制。

核心優勢

· 數據豐富：除通斷信號外，可傳輸遮擋位置、故障代碼等 50 + 參數，助力智能工廠隱患預警；

· 極簡接線：一根網線替代多根信號線，減少 70% 接線工作量，解決多品牌設備兼容問題；

· 智能聯動：對接 MES 系統，實現 “遮擋統計 - 效率分析 - 隱患預警” 閉環，提升產線智能化水平。

三、選型決策：場景、設備、預算三重考量

選型三原則

1.按設備類型：老舊繼電器設備選繼電器輸出；日系 PLC 用 NPN、歐系 PLC 用 PNP；智能工廠 / 機器人產線選總線輸出。

2.按響應速度：低速設備（＜0.5m/s）用繼電器；高速設備（＞1m/s）選晶體管或總線，確保 1ms 內響應。

3.按預算功能：預算有限選繼電器（基礎防護）；中等精度選晶體管（區域屏蔽）；追求智能選總線（數據追溯）。

四、接線避坑：3 個高頻錯誤與解決方案

1.NPN/PNP 接反致無信號

表現：遮擋時報警燈亮但 PLC 無輸入；

解決：調換信號線（NPN 用黑 + 藍線，PNP 用棕 + 藍線），萬用表測電壓（遮擋時 NPN 0V、PNP 24V）。

2.繼電器負載過大燒觸點

預防：驅動＞2A 負載時，先通過 24V 中間繼電器過渡，再控制大功率設備（如 220V 報警燈）。

3.總線未接終端電阻致通信中斷

操作：Modbus RTU 總線首尾設備接入 120Ω 終端電阻，開啟 “終端模式”，避免信號反射掉線。

五、結語：適配場景，選對輸出方式

安全光柵輸出方式的選擇沒有 “最優”，只有 “最適配”：繼電器輸出適合老舊設備穩定過渡，晶體管輸出滿足高速產線精準控制，總線輸出助力智能工廠數字升級。某醫療器械廠數據顯示，合理選型后系統故障率下降 60%，調試時間縮短 40%。

安協安全光柵提供全系列輸出方案，繼電器型支持 AC/DC 雙電源，晶體管型標配 NPN/PNP 雙輸出（撥碼切換），總線型兼容 90% 以上工業協議，已應用于多家知名企業智能產線。立即訪問官網（www.rqyida.com）下載選型手冊，或聯系技術團隊獲取免費接線指導，讓信號連接為安全生產賦能。
